Зажимы спиральные поддерживающие СП

Зажимы спиральные поддерживающие типа СПDпр-Х представляют собой поколение поддерживающей линейной арматуры, превосходящее по своим характеристикам стандартные поддерживающие зажимы типа ПГН, и имеющее более широкую область применения. В зависимости от сферы использования, зажимы спиральные поддерживающие типа СП-Dпр-Х подразделяются на несколько типов:

• для крепления неизолированных проводов и тросов воздушных линий электропередачи;
• для подвески волоконно-оптических кабелей, встроенных в грозозащитный трос (ОКГТ) к опорам воздушных линий электропередачи;
• для подвески самонесущих неметаллических оптических кабелей круглого сечения (ОКСН) к опорам воздушных линий электропередачи;
• для подвески самонесущих изолированных проводов круглого сечения (СИП).

Маркировка зажима спирального поддерживающего типа СП-Dпр-Х указывает:

С – спиральный;

П – поддерживающий;

Dпр – диаметр провода, троса, ОКГТ, ОКСН или СИП, для которого предназначен зажим, мм;

Х – модификация зажима спирального поддерживающего:

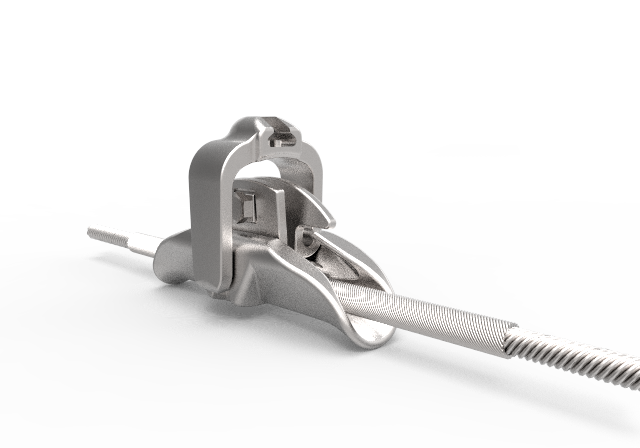

3 – с поддерживающим зажимом типа ПГН;

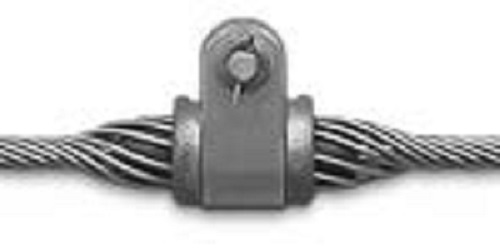

4 – с узлом крепления;

5 – с кольцевым коушем;

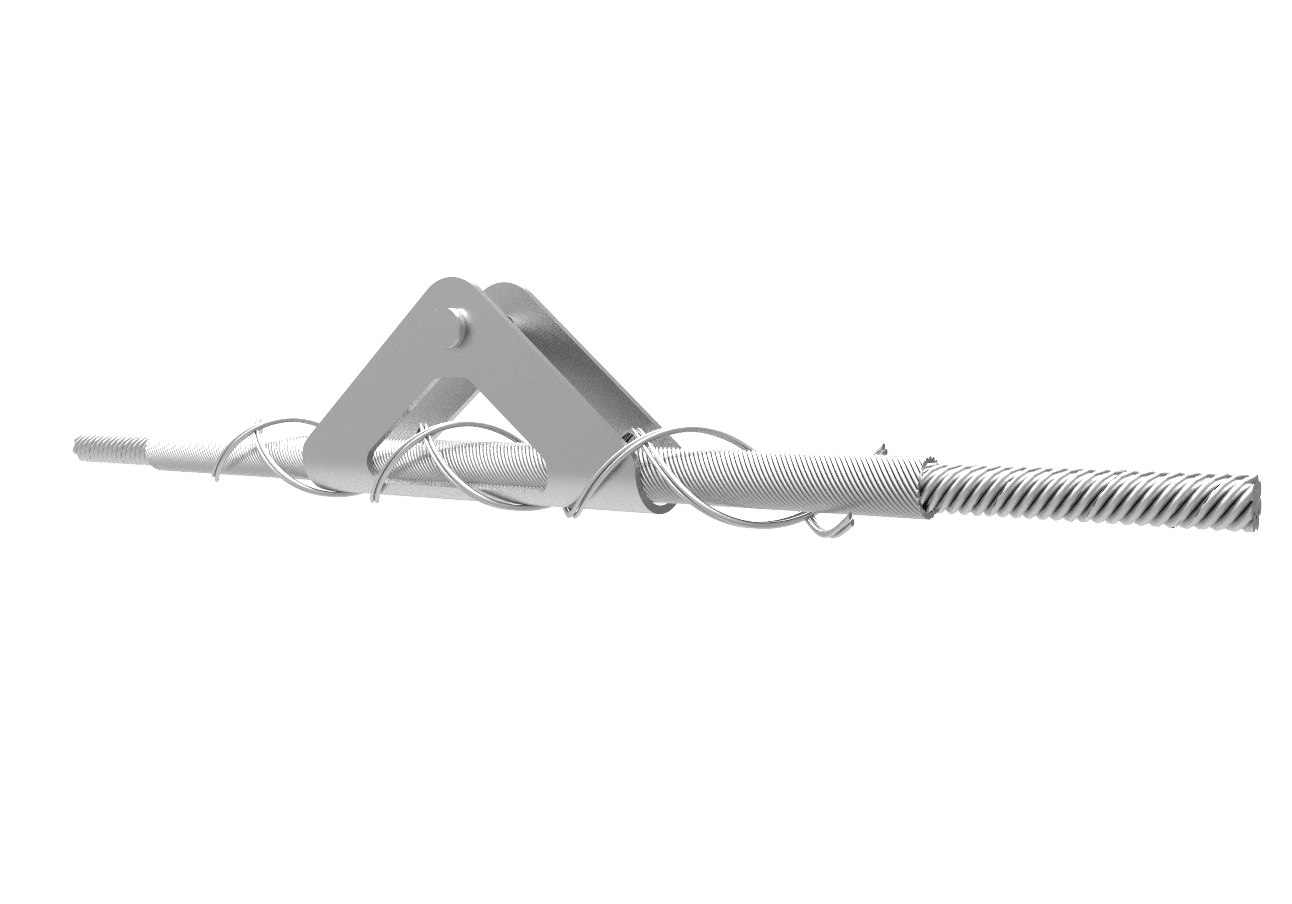

6А – с лодочкой с лапкой для заземления;

6Б – с лодочкой без лапки для заземления;

6А (с доп. протектором) — с лодочкой с лапкой для заземления с дополнительным протектором;

6Б (с доп. протектором) — с лодочкой без лапки для заземления с дополнительным протектором.

Все модификации зажимов спиральных поддерживающих соответствуют требованиям ТУ У 27.1-30255335-005:2013.
