Зажимы спиральные поддерживающие СП-Dпр-6Б
Зажим поддерживающий спиральный типа СП-Dпр-6Б (с лодочкой без лапки для заземления) применяется для крепления сталеалюминиевых проводов, грозозащитных тросов и самонесущих неметаллических оптических кабелей круглого сечения (ОКСН) к опорам воздушной линии электропередачи.

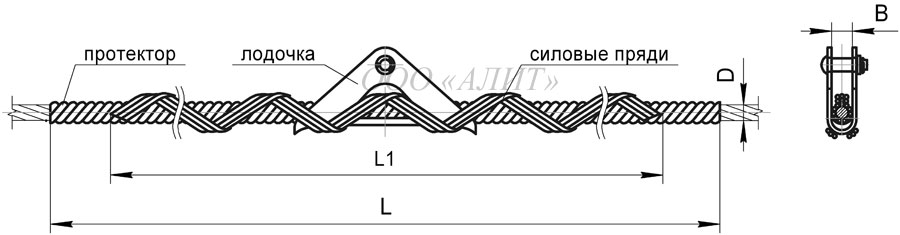

Зажим спиральный поддерживающий типа СП-Dпр-6Б содержит:
- протектор, выполненный из отдельных проволочных спиралей или прядей;
- две силовые пряди, одна из которых имеет левое, а другая – правое направление навивки;
- стальную оцинкованную лодочку, сопрягающуюся со стандартной линейной арматурой;
- крепежные детали (палец, шайба, шплинт).
В случае использования зажима СП-Dпр-6Б для подвески ОКСН, заявка на его изготовление должна содержать:
- марка ОКСН;
- наружный диаметр ОКСН, мм;
- максимальная длина пролета линии, м.
| Марка зажима “ALIT” | Аналог | Марка провода (троса) | Диаметр провода (троса), мм | В, мм | L Длина протектора, мм | L1 Длина силовой пряди, мм |
| СП-9,1-6Б | ПС-9,1П-01 | С 50 | 9,1 | 17 | 1700 | 1300 |
| СП-11,0-6Б | ПС-11,0П-01 | С 70 | 11 | 17 | 1700 | 1300 |
| СП-9,6-6Б | ПС-9,6П-11 | АС 50/8 | 9,6 | 17 | 1300 | 800 |
| СП-11,4-6Б | ПС-11,4П-11 | АС 70/11 | 11,4 | 20 | 1600 | 800 |
| СП-13,3-6Б | ПС-13,3П-11 | АЖС 70/39 | 13,3 | 20 | 1700 | 1300 |
| СП-13,5-6Б | ПС-13,5П-11 | АС 95/16 | 13,5 | 20 | 1700 | 1300 |
| СП-15,2-6Б | ПС-15,2П-11 | АС 120/19 | 15,2 | 30 | 1800 | 1300 |
| СП-15,4-6Б | ПС-15,4П-11 | АС 120/27 | 15,4 | 30 | 1800 | 1300 |
| СП-15,4/11-6Б | ПС-15,4/11П-11 | AC70/72 | 15,4 | 30 | 1800 | 1300 |
| СП-16,8-6Б | ПС-16,8П-11 | АС 150/19 | 16,8 | 30 | 1800 | 1300 |
| СП-17,1-6Б | ПС-17,1П-11 | АС 150/24 | 17,1 | 30 | 1800 | 1300 |
| СП-17,5-6Б | ПС-17,5П-11 | АС 150/34 | 17,5 | 30 | 1800 | 1300 |
| СП-18,9-6Б | ПС-18,9П-11 | АС 185/24 | 18,9 | 30 | 1800 | 1300 |
| СП-18,8-6Б | ПС-18,8П-11 | АС 185/29 | 18,8 | 30 | 1800 | 1300 |
| СП-19,6-6Б | ПС-19,6П-11 | АС 185/43 | 19,6 | 30 | 1800 | 1300 |
Зажим спиральный поддерживающий для ОКСН
| Марка зажима “ALIT” | Аналог | Область применения |
| СП-Dпр-6Б | ПСО-Dmin/DmaxП-31; ПСО-Dmin/DmaxП-41; | ОКГТ |
