Зажимы спиральные поддерживающие СП-Dпр-6А

Зажим поддерживающий спиральный типа СП-Dпр-6А (с лодочкой с лапкой для заземления) применяется для крепления сталеалюминиевых проводов, грозозащитных тросов и волоконно-оптических кабелей, встроенных в грозозащитный трос (ОКГТ) к опорам воздушных линий электропередачи.

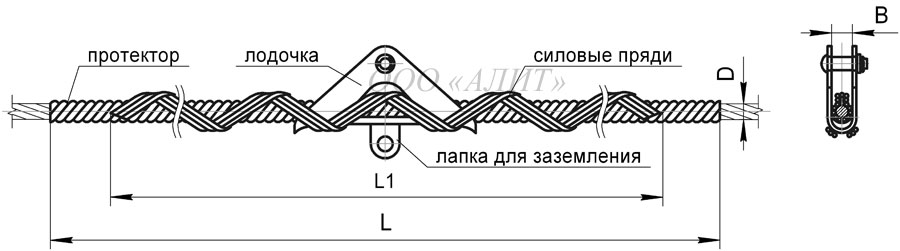

Зажим спиральный поддерживающий типа СП-Dпр-6А содержит:

  1. протектор, выполненный из отдельных проволочных спиралей или прядей;
  2. две силовые пряди, одна из которых имеет левое, а другая – правое направление  навивки;
  3.  стальную оцинкованную  лодочку с лапкой для заземления, сопрягающуюся со стандартной линейной арматурой;
  4.  крепежные детали.

В случае использования зажима СП-Dпр-6А для подвески ОКГТ, заявка на его изготовление должна содержать:

  1.  марка ОКГТ;
  2. наружный диаметр ОКГТ, мм;
  3. максимальная длина пролета линии, м.
Марка зажима «АLIT» Марка провода (троса) D провода (троса), мм В, мм L Длина протектора, мм L1 Длина силовой пряди, мм
СП-9,1-6А С 50 9,1 17 1700 1300
СП-11,0-6А С 70 11 17 1700 1300
СП-9,6-6А АС 50/8 9,6 17 1300 800
СП-11,4-6А АС 70/11 11,4 20 1600 800
СП-13,3-6А АЖС 70/39 13,3 20 1700 1300
СП-13,5-6А АС 95/16 13,5 20 1700 1300
СП-15,2-6А АС 120/19 15,2 30 1800 1300
СП-15,4-6А АС 120/27 15,4 30 1800 1300
СП-15,4/11-6А АС70/72 15,4 30 1800 1300
СП-16,8-6А АС 150/19 16,8 30 1800 1300
СП-17,1-6А АС 150/24 17,1 30 1800 1300
СП-17,5-6А АС 150/34 17,5 30 1800 1300
СП-18,9-6А АС 185/24 18,9 30 1800 1300
СП-18,8-6А АС 185/29 18,8 30 1800 1300
СП-19,6-6А АС 185/43 19,6 30 1800 1300

Зажим спиральный поддерживающий для ОКГТ

Марка зажима “ALIT” Аналог Применение при длине пролётов Область применения
СП-Dпр-6А ПСО-Dmin/DmaxП-33; до 450м. ОКГТ
ПСО-Dmin/DmaxП-35;
СП-Dпр-6А (з доп. протектором) ПСО-Dmin/DmaxП-42; свыше 450м.
ПСО-Dmin/DmaxП-43;
