Зажимы спиральные поддерживающие СП-Dпр-4
Зажим поддерживающий спиральный типа СП-Dпр-4 (с узлом крепления типа УКС) применяется для подвески грозозащитных тросов, волоконно-оптических кабелей, встроенных в грозозащитный трос (ОКГТ) или оптического кабеля самонесущего неметаллического (ОКСН) к опорам воздушных линий электропередачи.

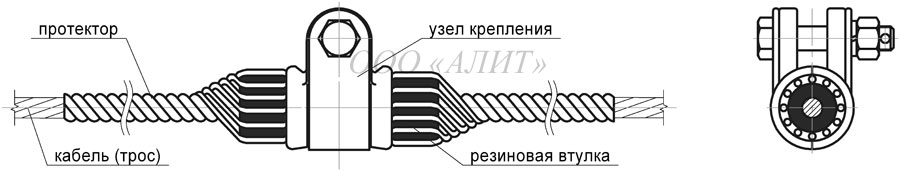

Зажим спиральный поддерживающий типа СП-Dпр-4 содержит:
- протектор, выполненный из отдельных проволочных спиралей или прядей;
- узел крепления типа УКС, состоящий из двух алюминиевых полувтулок, скобы, двух резиновых втулок, болта, гайки и шплинта.
Для выполнения заземления троса зажим спиральный поддерживающий типа СП-Dпр-4 комплектуется зажимом заземляющим плашечным типа ЗЗП либо зажимом соединительным плашечным типа ПА. В заявке на изготовление зажимов СП-Dпр-4 должны быть указаны:
- марка ОКГТ (ОКСН);
- наружный диаметр ОКГТ (ОКСН), мм;
- максимальная длина пролета, м.
| Марка зажима “ALIT” | Аналог | Область применения | Диаметр кабеля (троса), мм | Длина протектора, мм | Прочность заделки, кН | Разрушающая нагрузка, кН |
| СП-Dпр-4 | ПСО-Dmin/ДDmax-21; ПСО-Dmin/Dmax-04; ПСО-Dmin/DmaxП-21; ПСО-Dmin/DmaxП-04; | ОКСН | 8,0 – 26,0 | 1400 – 2600 | 5,0 – 15,0 | 50 – 100 |
| – | ОКГТ | 8,0 – 34,5 | 1400 – 2600 | 9,0 – 50 | 50 – 100 |
