Затискачі натяжні що пресуються НАСУС
Затискачі натяжні пресовані типу НАСУС призначені для монтажу сталеалюмініевих проводів підвищеної міцності, які застосовуються при спорудженні спеціальних переходів повітряних ліній через річки і інші перешкоди. Затискачі типу НАСУС по конструкції аналогічні затискачам типу НАС, окрім затискачів марок НАСУС- 185-1, НАСУС-500-1 і НАСУС-500ЖС-1, які, на відміну від затискачів типу НАС, мають подовжений сталевий анкер, що дозволяє розвантажити від повного навантаження ослаблений в місці свердління алюмінієвий корпус затискача. При опресуванні затискачів типу НАСУС, як і затискачів типу НАС, площина розташування провушини затискача може бути вибрана будь-якою. Затискачі натяжні пресовані типу НАСУС відповідають вимогам ТУ У 31.2-30255335-002: 2006.

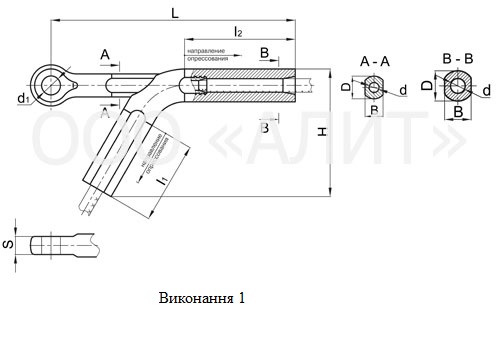

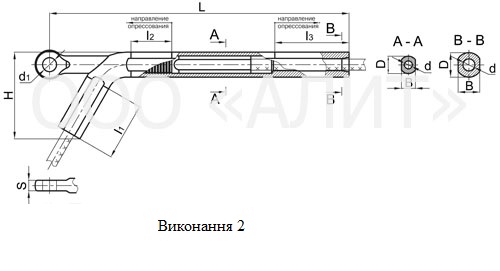

| Марка затискача | Рисунок | Марка провода | Деталі затискача | Матриця опресування | Розміри, мм | Маса, кг | Руйнівне навантаження кН, не менше | |||||||||
| d | D | B | d1 | S | I1 | I2 | I3 | H | L | |||||||
| НАСУС-70-1 | 1 | AC70/72 | корпус
анкер |
А-36
С-23 |
16,5
12 |
40
28 |
35
22 |
23 | 22 | 100 | 120 | 155 | 265 | 1,52 | 96,83 | |
| НАСУС-95-1 | 1 | АС95/141 | корпус
анкер |
А-46
С-30 |
22
16,5 |
52
36 |
45
29 |
29 | 28 | 100 | 165 | 168 | 335 | 3,20 | 180,78 | |
| НАСУС-185-1 | 2 | AС185/128 | корпус
анкер |
А-46
С-30 |
25
16,5 |
52
36 |
45
29 |
29 | 28 | 120 | 85 | 155 | 203 | 625 | 6,16 | 206,79 |
| НАСУС-300-1 | 1 | AC300/204 | корпус
анкер |
А-51
С-36 |
31,5
20 |
58
42 |
50
35 |
40 | 38 | 120 | 230 | 196 | 425 | 4,60 | 320,15 | |
| НАСУС-500-1 | 1 | AC500/336 | корпус
анкер |
МШ-65
С-48 |
39,5
25,5 |
75
56 |
–
47 |
44 | 42 | 150 | 120 | 175 | 236 | 975 | 22,8 | 524,98 |
| НАСУС-70 ЖС-1 | 1 | АЖС70/39 | корпус
анкер |
А-36
С-23 |
15
10 |
40
28 |
36
22 |
23 | 22 | 100 | 185 | 164 | 350 | 1,67 | 73,13 | |
| НАСУС-500 ЖС-1 | 2 | АЖС 500/336 | корпус
анкер |
МШ-65
С-43 |
39
25 |
75
52 |
–
42 |
47 | 45 | 150 | 120 | 200 | 248 | 1000 | 18,1 | 578 |
