Зажимы натяжные пресуемые НАСУС

Зажимы натяжные прессуемые типа НАСУС предназначены для монтажа сталеалюминиевых проводов повышенной прочности, которые применяются при сооружении специальных переходов воздушных линий через реки и другие препятствия. Зажимы типа НАСУС по конструкции аналогичны зажимам типа НАС, кроме зажимов марок НАСУС-185-1, НАСУС-500-1 и НАСУС-500 ЖС-1, которые, в отличие от зажимов типа НАС, имеют удлиненный стальной анкер, позволяющий разгрузить от полной нагрузки ослабленный в месте сверления алюминиевый корпус зажима. При опрессовывании зажимов типа НАСУС, как и зажимов типа НАС, плоскость расположения проушины зажима может быть выбрана любой. Зажимы натяжные прессуемые типа НАСУС соответствуют требованиям ТУ У 31.2-30255335-002:2006.

Марка	Рисунок	Марка провода	Детали зажима	Матрица опрессования	Размеры, мм										Масса, кг	Разрушающая нагрузка, кН
					d	D	B	d1	S	I1	I2	I3	H	L
НАСУС-70-1	1	AC70/72	корпус	А-36	16,5	40	35	23	22	100	120		155	265	1,52	96,83
			анкер	С-23	12	28	22
НАСУС-95-1	1	АС95/141	корпус	А-46	22	52	45	29	28	100	165		168	335	3,20	180,78
			анкер	С-30	16,5	36	29
НАСУС-185-1	2	AС185/128	корпус	А-46	25	52	45	29	28	120	85	155	203	625	6,16	206,79
			анкер	С-30	16,5	36	29
НАСУС-300-1	1	AC300/204	корпус	А-51	31,5	58	50	40	38	120	230		196	425	4,60	320,15
			анкер	С-36	20	42	35
НАСУС-500-1	1	AC500/336	корпус	МШ-65	39,5	75	–	44	42	150	120	175	236	975	22,80	524,98
			анкер	С-48	25,5	56	47
НАСУС-70 ЖС-1	1	АЖС70/39	корпус	А-36	15	40	36	23	22	100	185		164	350	1,67	73,13
			анкер	С-23	10	28	22
НАСУС-500 ЖС-1	2	АЖС 500/336	корпус	МШ-65	39	75	–	47	45	150	120	200	248	1000	18,10	578
			анкер	С-43	25	52	42

Загрузить каталог

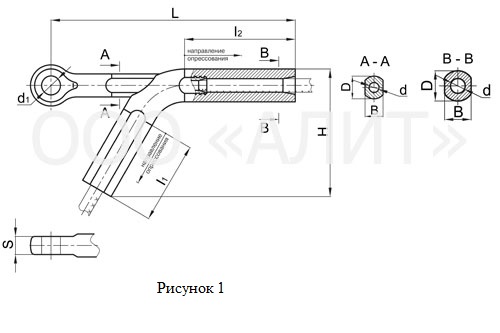

Зажимы натяжные пресуемые НАСУС зображення 1

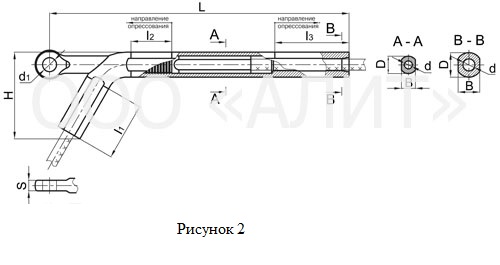

Зажимы натяжные пресуемые НАСУС зображення 2
