Звенья промежуточные ПРР

Звенья промежуточные регулируемые типа ПРР предназначены для ступенчатого регулирования длины подвесок и установки коромысел лучевых типа 2КЛ, 3КЛ, 4КЛ, 5КЛ и других. Звенья промежуточные регулируемые типа ПРР состоят из четырех пластин, которые попарно образуют двухлапчатую и однолапчатую части звена. В пластинах на различном расстоянии выполнены отверстия, что позволяет с помощью перестановки пальцев в отверстиях изменять длину звена и за счет этого менять длину изолирующей подвески. На пластинах, образующих однолапчатую часть звена, выполнены перегибы, позволяющие обеспечить нормируемые размеры соединений проушин. Звено комплектуется двумя пальцами с резьбовыми концами, гайками и шплинтами. Звенья промежуточные регулируемые типа ПРР соответствуют требованиям ТУ У 31.2-30255335-002:2006.

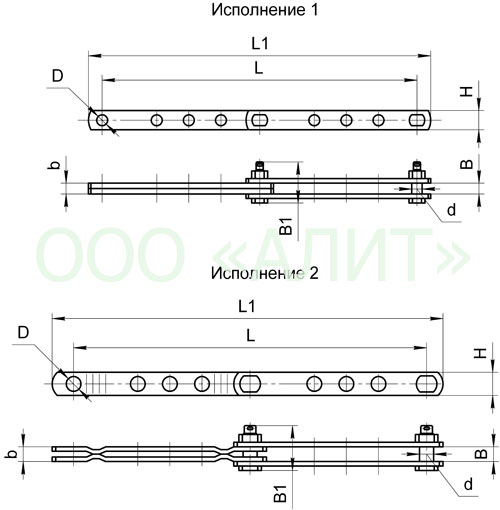

Марка	Исполнение	Размеры, мм						Масса, кг	Разрушающая нагрузка, кН
Марка	Исполнение	D	d	b	B	L max	L min	Масса, кг	Разрушающая нагрузка, кН
ПРР-7-1	1	17	16	16	17	490	305	2,16	70
ПРР-12-1	2	23	22	22	23	550	350	3,81	120
ПРР-16-1	2	26	25	25	26	550	350	5,00	160
ПРР-21-1	2	29	28	28	29	750	475	8,40	210
ПРР-25-1	2	34	32	32	34	750	475	10,90	250
ПРР-30-1	2	38	36	36	38	750	475	13,50	300
ПРР-35-1	2	40	38	38	40	950	600	20,50	350
ПРР-45-1	2	42	40	40	42	950	600	23,00	450
ПРР-53-1	2	44	42	42	44	950	600	26,70	530
ПРР-60-1	2	47	45	45	47	950	600	29,60	600
ПРР-75-1	2	52	50	50	52	1150	725	48,50	750
ПРР-90-1	3	58	56	56	58	1400	835	65,60	900
ПРР-120-1	1	67	65	65	67	1450	900	102,40	1200
ПРР-135-1	1	72	70	70	72	1450	900	123,70	1350
ПРР-160-1	1	77	75	75	77	1450	900	167,60	1600
ПРР-180-1	1	83	80	80	83	1450	900	169,60	1800
