Зажимы спиральные соединительные ЗСС

Зажимы спиральные соединительные типа ЗССDпр-Х представляют собой поколение соединительной линейной арматуры, применяющееся взамен известных соединительных зажимов типов СВС, СОАС и САС. Зажимы спиральные соединительные типа ЗСС-Dпр-Х могут использоваться для следующих целей:

• для соединения двух стальных тросов по ГОСТ
  3063-80 (ГОСТ 3064-80) или двух неизолированных сталеалюминиевых проводов воздушных линий электропередачи;
• для ремонта неизолированных сталеалюминиевых проводов при повреждении алюминиевых проволок в токопроводящем повиве провода до 100% и неповрежденном стальном сердечнике провода, либо при повреждении в стальном сердечнике до 20% проволок;
• для ремонта неизолированных сталеалюминиевых проводов в поддерживающих зажимах типа ПГН при повреждении до 100% алюминиевых проволок провода и до 20% стальных проволок сердечника провода.

Маркировка зажима спирального соединительного типа ЗСС-Dпр-Х указывает:

З – зажим;

С – спиральный;

С – соединительный;

Dпр – диаметр провода или троса, для которого предназначен зажим, мм;

Х – модификация зажима спирального соединительного:

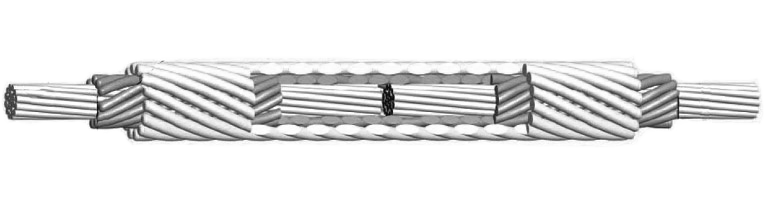

1А – для соединения двух стальных тросов;

2А – для соединения двух сталеалюминевых проводов;

3А – для ремонта проводов при повреждении алюминиевых проволок до 100% и неповрежденном стальном сердечнике;

4А – для ремонта проводов при повреждении алюминиевых проволок до 100% и повреждении стального сердечника до 20%;

5А – для ремонта проводов в поддерживающих зажимах типа ПГН при повреждении алюминиевых проволок до 70%;

5Б – для ремонта проводов в поддерживающих зажимах типа ПГН при повреждении алюминиевых проволок до 100% и повреждении стального сердечника до 20%.

Все модификации зажимов спиральных натяжных соответствуют требованиям ТУ У 27.1-30255335-005:2013.
