Зажимы спиральные соединительные ЗСС-Dпр-2А
Зажим спиральный соединительный типа ЗСС-Dпр-2А применяется для соединения между собой двух неизолированных сталеалюминиевых проводов сечением от 35 до 400 мм2 в пролетах воздушных линий электропередачи.

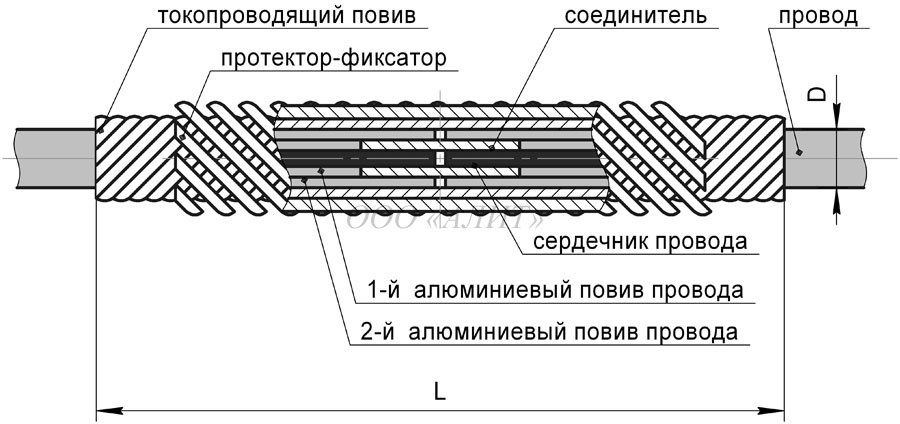

Зажим спиральный соединительный типа ЗСС-Dпр-2А состоит из:
- соединителя, выполненного в виде нескольких спиральных прядей из стальных проволок, на внутреннюю поверхность которых нанесен абразив;
- токопроводящего повива, выполненного в виде отдельных спиралей из алюминиевого сплава;
- протектора-фиксатора, выполненного из отдельных проволочных спиралей или прядей, на внутреннюю поверхность которых также нанесен абразив.
Зажим дополнительно комплектуется токопроводящей смазкой.
| Марка зажима “ALIT” | Аналог | Аналоги линейной арматуры «ALIT» | Провода марок АС, АСКП, АСКС, АСК | Длина L, мм | |
| Сечение, мм | Диаметр Dпр, мм | ||||
| ЗСС-8,4-2А | СС-8,4-11 | СОАС-35-3 | 35/6,2 | 8,4 | 1200 |
| ЗСС-9,6-2А | СС-9,6-11 | СОАС-50-3 | 50/8 | 9,6 | 1200 |
| ЗСС-11,4-2А | СС-11,4-11 | СОАС-70-3 | 70/11 | 11,4 | 1500 |
| ЗСС-13,3-2А | СС-13,3-11 | СОАС-95-3 | 70/39 | 13,3 | 1900 |
| ЗСС-13,5-2А | СС-13,5-11 | СОАС-95-3 | 95/16 | 13,5 | 1500 |
| ЗСС-15,2-2А | СС-15,2-11 | СОАС-120-3 | 120/19 | 15,2 | 1800 |
| ЗСС-15,4-2А | СС-15,4-11 | СОАС-120-3 | 120/27 | 15,4 | 1800 |
| ЗСС-15,4/11,0-2А | СС-15,4/11,0-11 | СОАС-70-1 | 70/72 | 15,4 | 2200 |
| ЗСС-16,8-2А | СС-16,8-11 | СОАС-150-3 | 150/19 | 16,8 | 1800 |
| ЗСС-17,1-2А | СС-17,1-11 | СОАС-150-3 | 150/24 | 17,1 | 1800 |
| ЗСС-17,5-2А | СС-17,5-11 | СОАС-150-3 | 150/34 | 17,5 | 1800 |
| ЗСС-18,8-2А | СС-18,8-11 | СОАС-185-3; САС-240-1 | 185/29 | 18,8 | 2000 |
| ЗСС-18,9-2А | СС-18,9-11 | СОАС-185-3; САС-240-1 | 185/24 | 18,9 | 2000 |
| ЗСС-19,6-2А | СС-19,6-11 | СОАС-185-3; САС-240-2 | 185/43 | 19,6 | 2300 |
| ЗСС-19,8-2А | СС-19,8-11 | САС-240-1 | 205/27 | 19,8 | 2300 |
| ЗСС-21,6/7,2-2А | СС-21,6/7,2-11 | САС-240-1 | 240/32 | 21,6 | 2300 |
| ЗСС-21,6/8,0-2А | СС-21,6/8,0-11 | САС-240-2 | 240/39 | 21,6 | 2300 |
| ЗСС-22,4-2А | СС-22,4-11 | САС-240-3 | 240/56 | 22,4 | 2300 |
| ЗСС-24,0-2А | СС-24,0-11 | САС-330-1 | 300/39 | 24 | 2300 |
| ЗСС-24,1-2А | СС-24,1-11 | САС-330-1 | 300/48 | 24,1 | 2300 |
| ЗСС-24,5-2А | СС-24,5-11 | САС-300-1 | 300/67 | 24,5 | 2300 |
| ЗСС-24,8-2А | СС-24,8-11 | САС-400-1 | 330/30 | 24,8 | 2300 |
| ЗСС-25,2-2А | СС-25,2-11 | САС-330-1 | 330/43 | 25,2 | 2300 |
| ЗСС-26,0-2А | СС-26,0-11 | САС-400-1 | 400/18 | 26 | 2300 |
| ЗСС-26,6-2А | СС-26,6-11 | САС-400-1 | 400/22 | 26,6 | 2300 |
| ЗСС-27,5-2А | СС-27,5-11 | САС-500-1 | 400/51 | 27,5 | 2300 |
