Протекора спиральные защитные ПЗ-Dпр-1Б (ПГН)

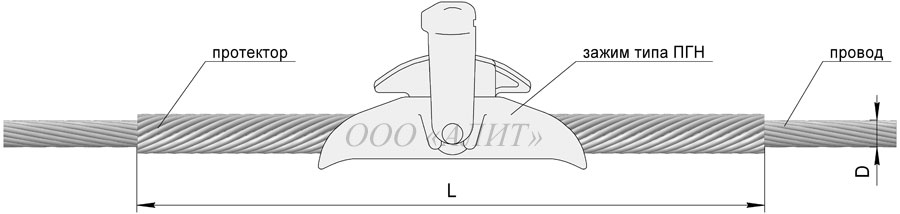

Протектор спиральный защитный типа ПЗ-Dпр-1Б (ПГН) предназначен для монтажа на сталеалюминиевых проводах сечением от 240 до 600 мм2 в местах установки поддерживающих зажимов типов ПГН-5-3, ПГН-6-5 и ПГН-8-8. Протектор состоит из отдельных спиралей, которые навиваются на поверхность сталеалюминевого провода. Длина протектора выбирается с расчетом того, что с обеих сторон зажима ПГН возможна установка гасителей вибрации.
В комплект поставки протектора зажим поддерживающий типа ПГН не входит и заказывается отдельно.
| Марка зажима “АLIT” | Аналог | Провода марок АС, АСКП, АСКС, АСК | Длина L, мм | Тип ПГН | |
| Сечение, мм | Диаметр Dпр, мм | ||||
| ПЗ-21,6-1Б(ПГН) | ПЗС-21,6-03 | 240/32 240/39 | 21,6 | 2 200 | ПГН-5-3 |
| ПЗ-22,4-1Б(ПГН) | ПЗС-22,4-03 | 240/56 | 22,4 | 2 200 | ПГН-5-3 |
| ПЗ-24,0-1Б(ПГН) | ПЗС-24,0-03 | 300/39 300/48 | 24,0 24,1 | 2 300 | ПГН-5-3 |
| ПЗ-24,5-1Б(ПГН) | ПЗС-24,5-03 | 300/67 | 24,5 | 2 300 | ПГН-5-3 |
| ПЗ-24,8-1Б(ПГН) | ПЗС-24,8-03 | 330/30 330/43 | 24,8 25,2 | 2 300 | ПГН-5-3 |
| ПЗ-26,0-1Б(ПГН) | ПЗС-26,0-03 | 400/18 400/22 | 26,0 26,6 | 2 300 | ПГН-6-5 |
| ПЗ-27,5-1Б(ПГН) | ПЗС-27,5-03 | 400/51 | 27,5 | 2 300 | ПГН-6-5 |
| ПЗ-30,6-1Б(ПГН) | – | 500/64 | 30,6 | 2 500 | ПГН-8-8 |
| ПЗ-33,2-1Б(ПГН) | – | 600/72 | 33,2 | 2 500 | ПГН-8-8 |
