Протекора спиральные защитные ПЗ

Протекторы спиральные защитные типа ПЗ-Dпр-Х применяются для дополнительной защиты сталеалюминиевых проводов, грозозащитных тросов, оптических кабелей, встроенных в грозозащитный трос (ОКГТ) и оптических кабелей самонесущих неметаллических (ОКСН) от вибрации в поддерживающих зажимах, в местах установки гасителей вибрации и пляски, а также для защиты полых проводов типа ПА в аппартных зажимах.

Протекторы спиральные защитные типа ПЗ-Dпр-Х могут использоваться для следующих целей:

• для снижения изгибных деформаций тросов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
• для снижения изгибных деформаций неизолированных сталеалюминиевых проводов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
• для снижения изгибных деформаций проводов при вибрации в поддерживающих зажимах типа ПГН;
• для защиты полых проводов типа ПА от изгибных деформаций;
• для снижения изгибных деформаций ОКГТ или ОКСН при вибрации в местах установки гасителей вибрации и узлов крепления.

Маркировка протектора спирального защитного типа ПЗ-Dпр-Х(Т) указывает:

П – протектор;

З – защитный;

Dпр – диаметр провода, троса, ОКГТ или ОКСН для которого предназначен зажим, мм;

Х – модификация протектора спирального защитного:

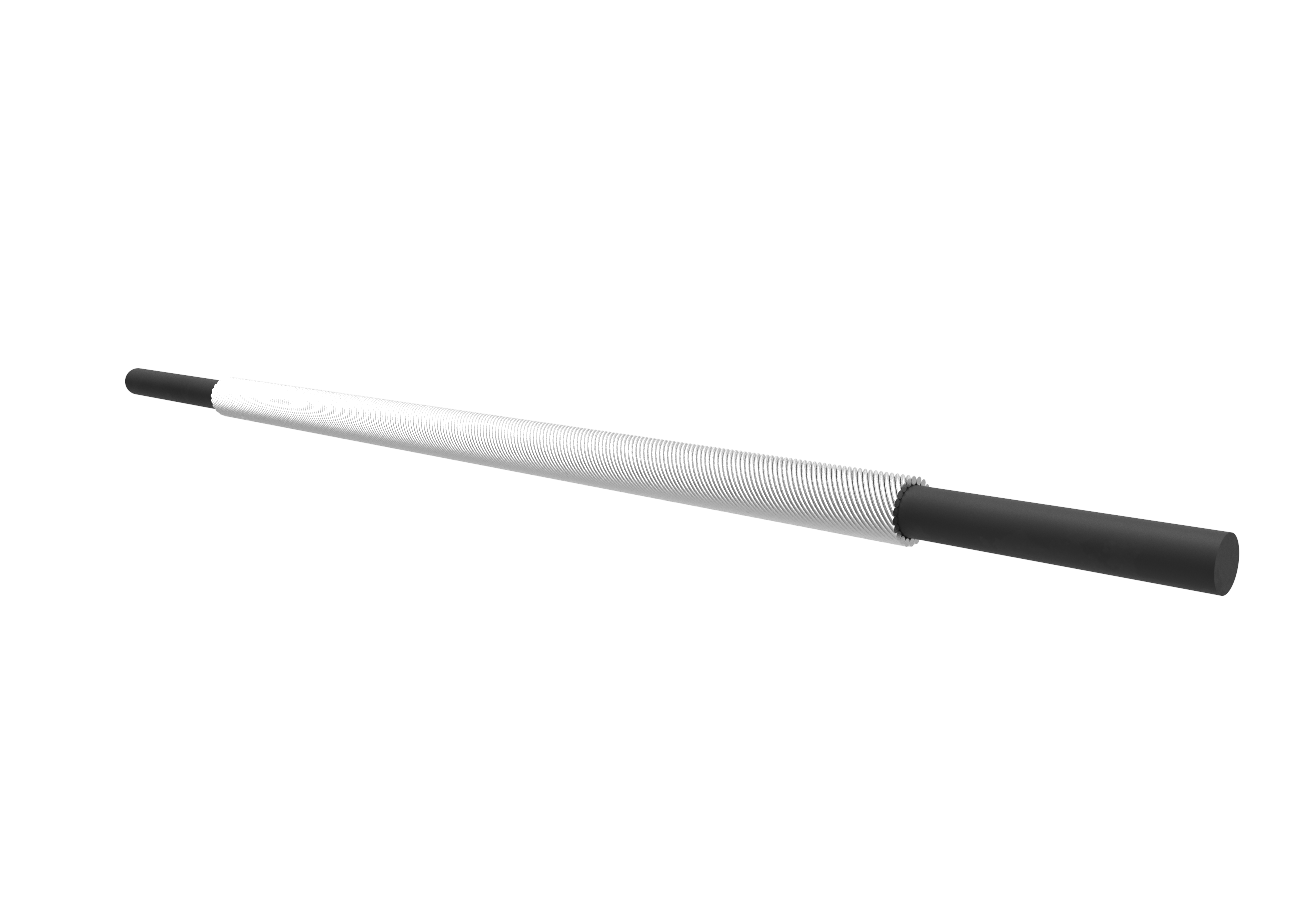

1А – для снижения изгибных деформаций тросов и ОКСН при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;

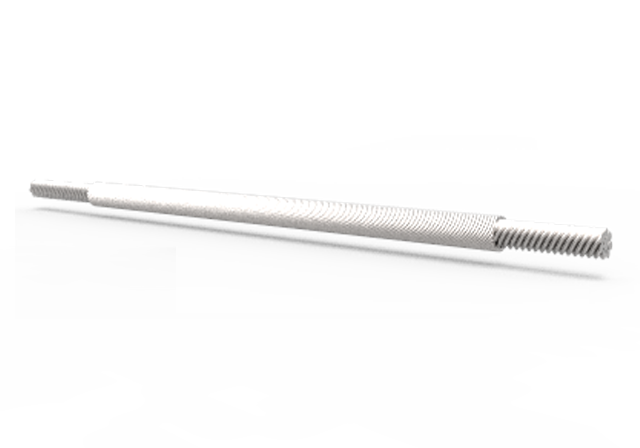

1Б – для снижения изгибных деформаций проводов и ОКСН при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;

2 – для защиты проводов от износа в многоро-ликовых подвесах типа П6Р на переходах ВЛ;

3 – для защиты полых проводов типа ПА от изгибных деформаций, имеющих место при колебаниях от ветровых воздействий, в местах их выхода из аппаратных зажимов;

4 — для защиты проводов от изгибных деформаций при вибрации в местах выхода провода из соединительного зажима типа САС, СОАС.

Т – особая сфера применения:

ПГН – для установки в поддерживающих зажимах типа ПГН.

Все модификации протекторов спиральных защитных соответствуют требованиям ТУ У 27.1-30255335-005:2013.
