Зажимы поддерживающие ПГ
Зажимы поддерживающие типа ПГ обеспечивают крепление к поддерживающей подвеске молниезащитного троса и снабжены специальной лапкой для присоединения заземляющего зажима. При монтаже сталеалюминиевых проводов между лодочкой и проводом, а также между плашкой и проводом устанавливаются алюминиевые прокладки. Зажим поддерживающий ПГ-2-10 обеспечивает крепление молниезащитного троса на тросостойках опор, концы которых выполнены в виде вилки из двух уголков. Для уменьшения общей строительной высоты зажимы комплектуются беззамковым штампованным ушком. Лодочка зажимов выполнена из штампованного стального листа. Зажимы поддерживающие типа ПГ соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Исполнение | Размеры, мм | Диаметр, мм | Марки канатов (проводов) | Масса, кг | Разрушающая нагрузка, кН | |||
| L | H | Провод | Канат | Провода марки ПС | |||||

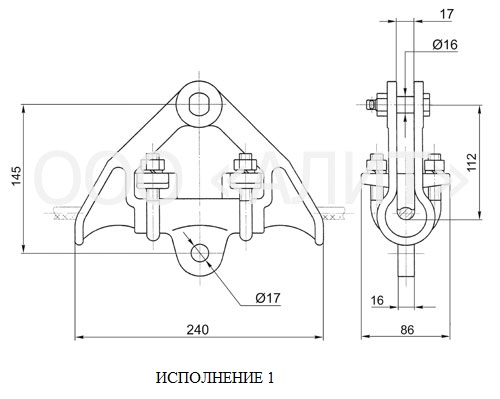

| ПГ-1-11 | 1 | – | – | – | 11,0 – 13,0 | – | C70 – C100 | 2,59 | 60 |

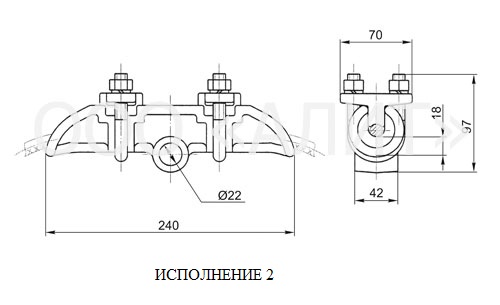

| ПГ-2-10 | 2 | – | – | – | 7,8 – 13,0 | – | С35 – С100 | 1,96 | 30 |

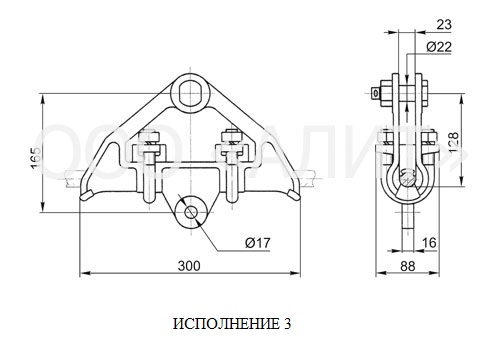

| ПГ-3-10 | 3 | – | – | 11,0 – 15,4 | 21,5 | – | С276; AC70/72; АС95/141 | 4,25 | 60 |

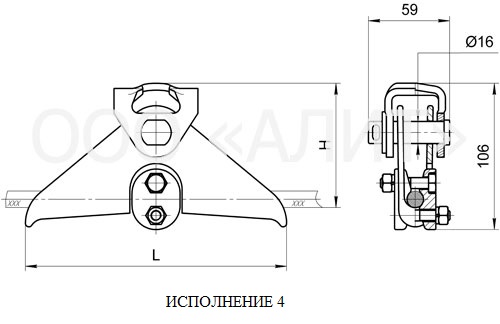

| ПГ-2-11А | 4 | 190 | 89 | 6,4 – 9,0 | – | – | А25-А50; AC25/4.2-AC40/6,7 | 0,94 | 25 |
| ПГ-2-11Б | 4 | 190 | 89 | 9,2 – 12,6 | – | – | А50-А95; AC50/8,0-AC70/11 | 0,93 | 30 |

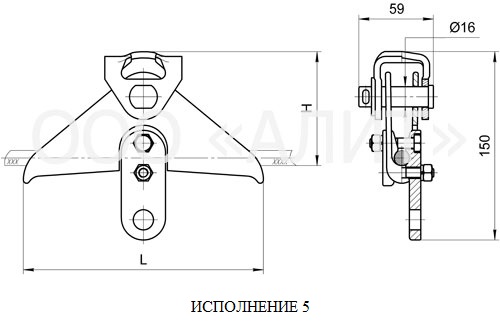

| ПГ-2-11Д | 5 | 190 | 89 | – | 8,0-10,5 | 9,2 | С35 – С75 | 0,96 | 60 |

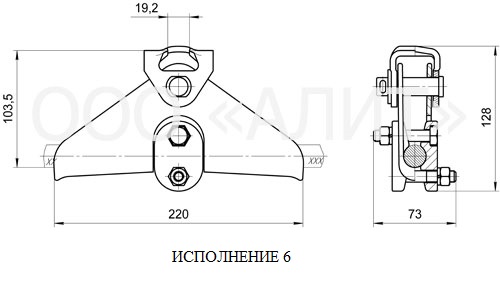

| ПГ-3-12 | 6 | 220 | 103,5 | 12,6 -19,6 | – | – | А120-А185; AC95/16 – AC185/43 | 1,30 | 30 |
