Зажимы поддерживающие

В зависимости от назначения, поддерживающая арматура подразделяется на следующие типы:

• Зажимы поддерживающие глухие для одного и  более проводов, предназначенные для подвески и крепления проводов воздушных линий электропередачи и грозозащитных тросов к поддерживающим гирляндам;
• Зажимы поддерживающие угловые, применяемые для раскатки и визирования алюминиевых и сталеалюминиевых проводов на промежуточно-угловых опорах;
• Подвесы многороликовые — для подвешивания сталеаюминиевых проводов или молниезащитных тросов к промежуточным опорам больших переходов;
• Зажимы опорные — для крепления на колонках изоляторов алюминиевых проводов, полых медных и алюминиевых проводов, а также алюминиевых труб, используемых при ошиновке открытых распределительных устройств подстанций высокого напряжения;
• Распорки специальные, обеспечивающие постоянство воздушных промежутков между проводами.

Поддерживающие зажимы состоят из лодочки, зажимного устройства и подвески, через которую зажимы соединяются с изолирующей подвеской (кроме ПГ-1-11, ПГ-2-10, ПГ-3-10). Лодочка поддерживающего зажима присоединяется к поддерживающей гирлянде через подвеску с шарнирами. Для фиксации проводов в лодочке во избежание проскальзывания их при неравномерных нагрузках на провода в смежных пролетах в лодочке поддерживающего зажима Монтируется на зажимное устройство. Зажимы выпускаются типов ПГ, ПГН, ПГУ, П4Р и П6Р.

Конструктивное исполнение элементов поддерживающего зажима может быть различным в зависимости от его назначения. По своему назначению поддерживающие зажимы подразделяются на следующие группы типов:

• ПГ и ПГН – для одного провода в фазе;

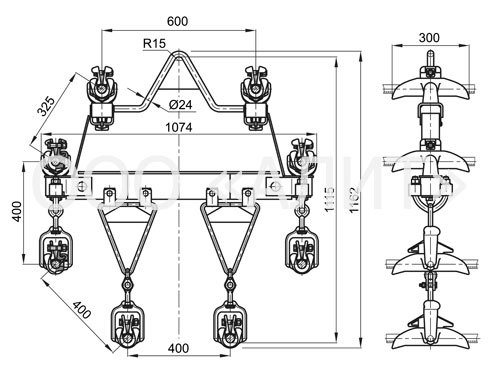

• 2ПГН, 3ПГН, 4ПГН, 4ПГН2, 5ПГН, 5ПГН2, 8ПГН2 и 8ПГН4 – для двух, трех, четырех, пяти и восьми проводов в фазе;
• 2ПГН-5-1, 3ПГН-5-1 – для открытых распределительных устройств;
• ПГН-5-4, 3ПГН2-5-1 и 3ПГН2-5-4 – для районов с частым гололедом;
• 3ПГН-6-1, 3ПГН2-6-1 – для трех проводов АС500/336;
• ПГН-6-9, ПГН-8-6, 3ПГН-8-1, 4ПГН2-8-2 – для полых алюминиевых проводов;
• ПГУ, 2ПГУ, 3ПГУ и 5ПГУ2 – для промежуточно-угловых опор;
• Подвесы многороликовые

Кроме этих основных групп поддерживающих зажимов на линиях электропередачи и подстанциях применяется ряд других поддерживающих зажимов и устройств более узкого назначения. Для линий электропередачи 35, 110, 220 кВ с одним проводом в фазе применяются поддерживающие зажимы глухого типа шести типоразмеров: ПГ-1, ПГ-2, ПГ-3, ПГН-5, ПГН-6, ПГН-8.

Гнездо сферического шарнирного соединения зажимов типа ПГ и ПГН имеют условный размер 16 мм.
