Special sockets clevis, type УС and УСК

Special socket clevis, type УС, УСК is intended for chain connection with shackles, type СK or yoke plates, type 2KУ. Socket clevis meets the requirements of TU U 31.2-30255335-002:2006.

Mark	Drawing	Dimensions, mm							Weight, kg	Breaking load, kN
Mark	Drawing	d	d1	D	В1	В2	H	H1	Weight, kg	Breaking load, kN
УС-7-16	1	18	25	19,2	110	58	104	131	1,14	70
УС-12-16	1	25	28	19,2	131	60	113	151	1,95	120
УС-16-20	2	28	35	23	150	72	132	172	3,00	160
УС-21-20	2	28	35	23	165	79	145	185	4,10	210
УС-30-24	2	36	35	27,5	198	94	164	215	7,50	300
УС-40-28	2	42	40	32	237	112	200	255	12,50	400
УСК-7-16	3	18	25	19,2	107	52	67	95	1,12	70
УСК-12-16	3	25	32	19,2	131	60	78	113	1,87	120
УСК-16-20	3	28	35	23	150	70	90	130	3,00	160
УСК-21-20	3	28	25	23	158	79	90	125	3,60	210
УСК-30-24	3	36	35	27,5	197	94	100	150	7,03	300
УСК-40-28	3	42	40	32	237	112	127	179	10,98	400

Download the catalog

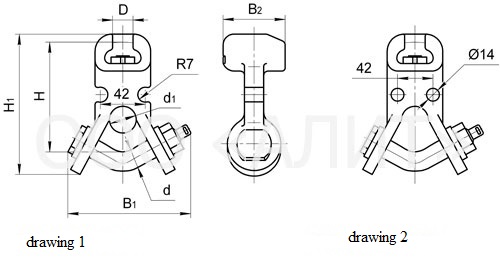

Special sockets clevis, type УС and УСК зображення 1

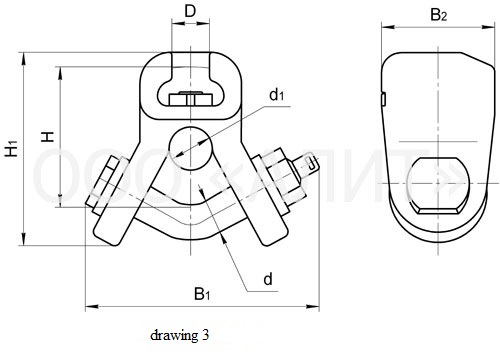

Special sockets clevis, type УС and УСК зображення 2
