Зажимы соединительные ремонтные PAC
Зажимы ремонтные типа РАС устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают, как правило, от случайных ударов.
Зажимы ремонтные РАС для сталеалюминиевых проводов состоят из двух алюминиевых профилей (корпуса и вкладыша). Корпус устанавливается на поврежденный участок провода, вкладыш вдвигается в корпус. Монтаж зажимов на проводах осуществляется опрессованием шестигранными матрицами.
Зажимы соединительные ремонтные типа РАС соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Рисунок | Марка провода | Интервал диаметров проводов, мм | Матрица опрессования | Размеры, мм | Масса, кг | ||||
| D | d | B | L | L1 | ||||||

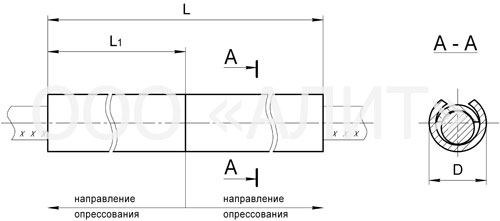

| РАС-95-4А | 1 | АС95/16 | 13,5 | МШ-18,5 | 24,5 | — | — | 400 | 200 | 0,188 |
| РАС-120-4А | 1 | АС120/19; АС120/27; АС70/72 | 15,2-15,4 | МШ-20,8 | 27,0 | — | — | 400 | 200 | 0,229 |
| РАС-150-4А | 1 | АС150/19; АС150/24; АС150/34 | 16,8-17,5 | МШ-25 | 33,0 | — | — | 400 | 200 | 0,348 |
| РАС-205-4А | 1 | АС185/24; АС185/29; АС185/43; АС205/27; АС95/141 | 18,9-19,8 | МШ-27 | 35,0 | — | — | 400 | 200 | 0,395 |

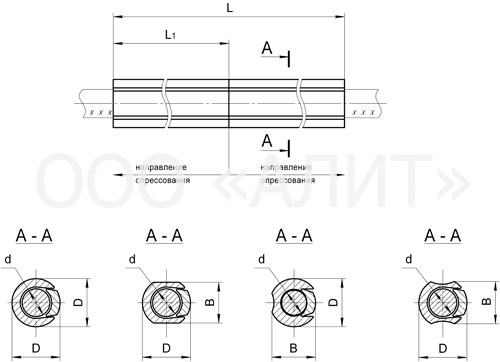

| РАС-330-5А | 2, б) | АС240/32; АС240/39; АС240/56; АС240/56; АС300/39; АС300/48; АС300/66; АС300/67; АС330/30; АС330/43; АС400/18; АС185/128 | 21,6-26,0 | А-44 | 52 | 27,0 | 44 | 500 | 250 | 1,65 |
| РАС-500-5А | 2, б) | АС400/22; АС400/51; АС400/64; АС400/93; АС450/56; АС500/26; АС500/27; АС500/64; АС300/204 | 26,6-30,6 | А-50 | 58 | 31,5 | 50 | 500 | 250 | 2,02 |
| РАС-600-5А | 2, в) | АС550/71; АС600/72 | 32,4-33,2 | А-51 | 58 | 34,5 | 48 | 500 | 250 | 1,960 |
| РАС-750-5А | 2, г) | АС500/204; АС650/79; АС700/86; АС750/93; АС500/336 | 34,5-37,7 | А-57 | 65 | 39,0 | 56 | 500 | 250 | 2,750 |
| РАС-1200-1 | 2, а) | АС1200/67 | 46,5 | МШ-65 | 75 | 49 | 75 | 500 | 250 | 6,3 |
