Узлы крепления КГП

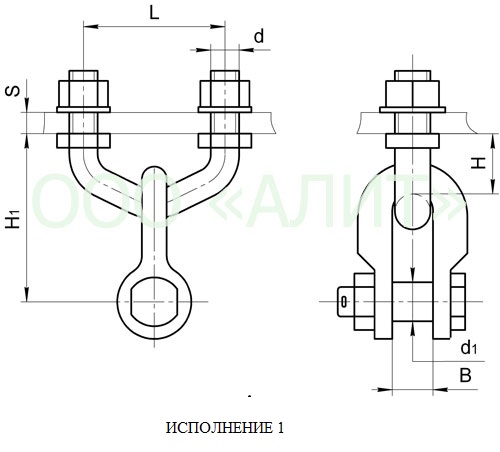

Узлы крепления типа КГП (исполнение 1) предназначены для крепления поддерживающей подвески к опоре воздушной линии электропередачи или к опоре распределительного устройства. Узлы крепления типа КГП крепятся к опорам через два отверстия путем затяжки гаек. После затяжки гайки фиксируются от самоотвинчивания раскерниванием.

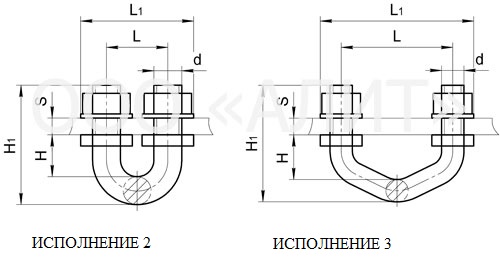

Узлы крепления типа КГП (исполнение 2,3) предназначены для шарнирного крепления с подвижностью в двух взаимно перпендикулярных плоскостях изолирующей подвески элементов крепления грозозащитного троса к опоре. В процессе эксплуатации линий электропередачи узлы крепления подвергаются как растягивающим, так и изгибающим моментам. Обеспечивают прочность крепления при углах отклонения гирлянд до 45 градусов как вдоль, так и поперек направления линии электропередачи не менее указанной в таблице разрушающей нагрузки.

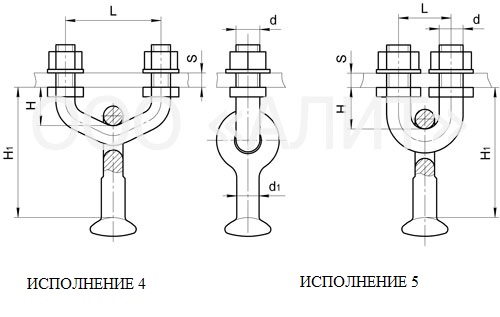

Узлы крепления (исполнение 4,5) предназначены для крепления поддерживающей подвески при углах отклонения подвески до 45° как вдоль, так и поперек направления оси траверсы линии электропередачи.

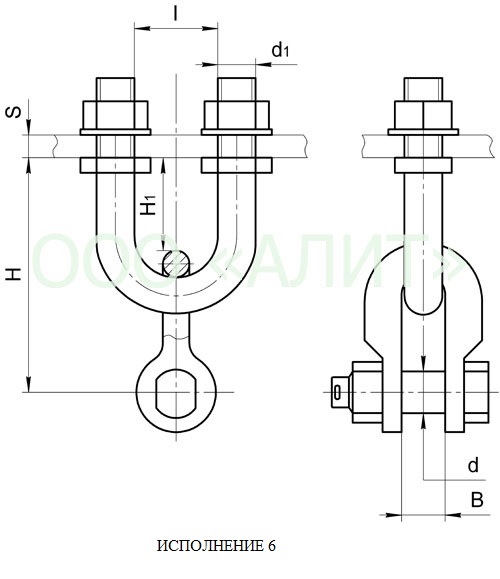

Узлы крепления типа КГП (исполнение 6) предназначены для крепления натяжной и поддерживающей подвески к опоре воздушной линии электропередачи или к опоре распределительного устройства.
Узлы крепления типа КГП соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Исполнение | Размеры, мм | Комплектуется серьгой | Комплектуется скобой | Масса, кг | Разрушающая нагрузка, кН | |||||||
| d | d1 | H | H1 | S | L | L1 | B | ||||||
| КГП-7-1 | 1 | 16 | 16 | 32 | 82 | 6-8 | 80 | – | 17 | – | СК-7-1А | 0,8 | 70 |
| КГП-12-1 | 1 | 20 | 22 | 39 | 104 | 12-16 | 80 | – | 23 | – | СК-12-1А | 1,62 | 120 |
| КГП-16-1 | 1 | 24 | 25 | 38 | 108 | 12-16 | 100 | – | 26 | – | СК-16-1А | 2,27 | 160 |
| КГП-16-2 | 1 | 20 | 25 | 39 | 109 | 12-16 | 80 | – | 26 | – | СК-16-1А | 2,03 | 160 |
| КГП-21-1 | 1 | 27 | 28 | 38 | 113 | 12-16 | 100 | – | 29 | – | СК-21-1А | 3,55 | 210 |
| КГП-21-2 | 1 | 24 | 28 | 38 | 118 | 12-16 | 100 | – | 29 | – | СК-21-1А | 3,04 | 210 |
| КГП-30-1 | 1 | 27 | 36 | 38 | 140 | 12-16 | 100 | – | 38 | – | СК-30-1А | 4,69 | 300 |
| КГП-7-3 | 3 | 16 | – | 32 | 80 | 6-8 | 80 | 112 | – | – | – | 0,45 | 70 |
| КГП-9/12-3 | 2 | 20 | – | 30 | 95 | 12-18 | 44 | 81 | – | – | – | 0,7 | 90/120 |
| КГП-16-3 | 3 | 20 | – | 39 | 103 | 12-16 | 80 | 117 | – | – | – | 0,74 | 160 |
| КГП-21-3 | 3 | 24 | – | 38 | 111 | 12-16 | 100 | 144 | – | – | – | 1,22 | 210 |
| КГП-7-2Б | 4 | 20 | 17 | 39 | 116 | 12-16 | 80 | – | – | СРС-7-16 | – | 1,06 | 70 |
| КГП-7-2В | 4 | 16 | 17 | 32 | 96 | 6-8 | 80 | – | – | СРС-7-16 | – | 0,81 | 70 |
| КГП-7-2Г | 5 | 16 | 17 | 238 | 315 | 6-8 | 50 | – | – | СРС-7-16 | – | 1,26 | 70 |
| КГП-7-2Д | 5 | 16 | 17 | 248 | 325 | 6-8 | 50 | – | – | СРС-7-16 | – | 1,28 | 70 |
| КГП-7-1Е | 5 | 16 | 17 | 147 | 224 | 6-8 | 80 | – | – | СРС-7-16 | – | 0,97 | 70 |
| КГП-7-1А | 6 | 16 | 16 | 194 | 130 | 6-8 | 60 | – | 17 | – | СК-7-1А | 1,02 | 70 |
| КГП-7-1Б | 6 | 16 | 16 | 229 | 165 | 6-8 | 50 | – | 17 | – | СК-7-1А | 1,1 | 70 |
| КГП-12-1А | 6 | 20 | 22 | 266 | 183 | 12-16 | 55 | – | 23 | – | СК-12-1А | 2,56 | 120 |
| КГП-9/12-2С | 6 | 20 | 22 | 95 | 12 | 12-18 | 44 | – | 23 | – | СК-12-1А | 1,7 | 120 |
