Узлы крепления КГ
Узлы крепления типа КГ предназначены для крепления натяжных и поддерживающих гирлянд изоляторов к металлическим траверсам опор. Обеспечивают высокую надежность при работе в условиях динамических и пульсирующих горизонтальных и вертикальных нагрузок. Узлы крепления типа КГ соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Исполнение | Размеры, мм | Комплектуется скобой | Масса, кг | Разрушающая нагрузка, кН | ||||||

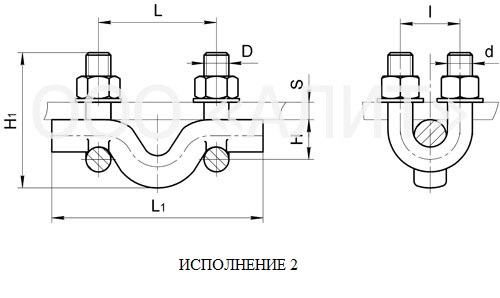

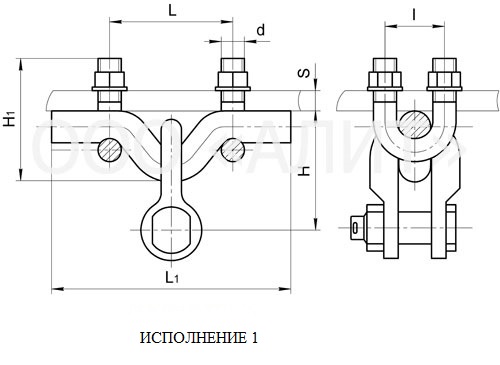

| d | H | H1 | S | L | L1 | І | |||||
| КГ-12-1 | 1 | М16 | 92 | 90 | 7-20 | 85 | 158 | 41 | СК-12-1А | 2,05 | 120 |
| КГ-16-1 | 1 | М20 | 99 | 97 | 16-26 | 95 | 170 | 48 | СК-16-1А | 3,06 | 160 |
| КГ-21-1 | 1 | М20 | 104 | 108 | 16-26 | 95 | 170 | 48 | СК-21-1А | 3,66 | 210 |
| КГ-25-1 | 1 | М24 | 125 | 117 | 16-20 | 100 | 175 | 55 | СК-25-1А | 5,86 | 250 |
| КГ-30-1 | 1 | М24 | 140 | 135 | 16-30 | 118 | 200 | 60 | СК-30-1А | 6,84 | 300 |
| КГ-40-1 | 1 | М30 | 215 | 148 | 16-30 | 138 | 240 | 70 | СКД-45-1 | 12,8 | 400 |
| КГ-12-3 | 2 | М16 | 27 | 90 | 7-20 | 85 | 158 | 41 | – | 1,14 | 120 |
| КГ-21-3 | 2 | М20 | 29 | 108 | 16-26 | 95 | 170 | 48 | – | 1,84 | 210 |
| КГ-25-3 | 2 | М24 | 35 | 117 | 16-20 | 100 | 175 | 55 | – | 2,9 | 250 |
| КГ-30-3 | 2 | М24 | 40 | 135 | 16-30 | 118 | 200 | 60 | – | 3,6 | 300 |
| КГ-40-3 | 2 | М30 | 46 | 148 | 16-30 | 138 | 240 | 70 | – | 6,47 | 400 |
