Серьги СР
Серьги типа СР и СРС предназначены для составления изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередач. Серьги пестиком соединяются с шапкой изолятора или ушком. При этом размеры гнезд шапок изоляторов и ушек должны соответствовать условным размерам пестиков серьг. Серьги однолапчатой проушиной соединяются с арматурой, имеющей двухлапчатую проушину. Серьги специальные СРС-7-16 применяются совместно с узлами крепления, а также с другими изделиями цепного типа. Проушина серьги СРС выполнена с отверстием, имеющим округление края для соединения с U-образными болтами. Серьги типа СР и СРС соотвествуют требованиям ТУ У 31.2-30255335-002:2006.

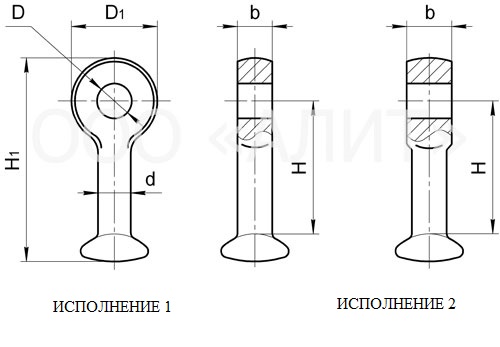

| Марка | Исполнение | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН | |||||
| D1 | d | D | b | H | Н1 | ||||
| СР-7-16 | 1 | 42 | 17 | 17 | 16 | 65 | 99,4 | 0,26 | 70 |
| СР-12-16 | 2 | 45 | 17 | 23 | 22 | 65 | 100,9 | 0,32 | 120 |
| СР-16-20 | 2 | 50 | 21 | 26 | 25 | 70 | 114,5 | 0,55 | 160 |
| СР-21-20 | 2 | 52 | 21 | 29 | 28 | 80 | 127 | 0,56 | 210 |
| СР-30-24 | 2 | 67 | 25 | 38 | 36 | 100 | 154,5 | 1,36 | 300 |
| СР-40-28 | 2 | 77 | 29 | 42 | 40 | 120 | 182 | 1,85 | 400 |
| СРС-7-16 | 2 | 57 | 17 | 23 | 17 | 65 | 106,9 | 0,32 | 70 |
