Зажимы спиральные натяжные СН
Зажим спиральный натяжной типа СН-Dпр-X применяется для анкерного крепления сталеалюминиевых проводов и грозозащитных тросов к опорам воздушных линий электропередачи. Они также применяются для анкерного крепления оптического кабеля самонесущего неметаллического (ОКСН) и оптического кабеля, встроенного в грозотрос (ОКГТ) к опорам воздушных линий электропередачи.

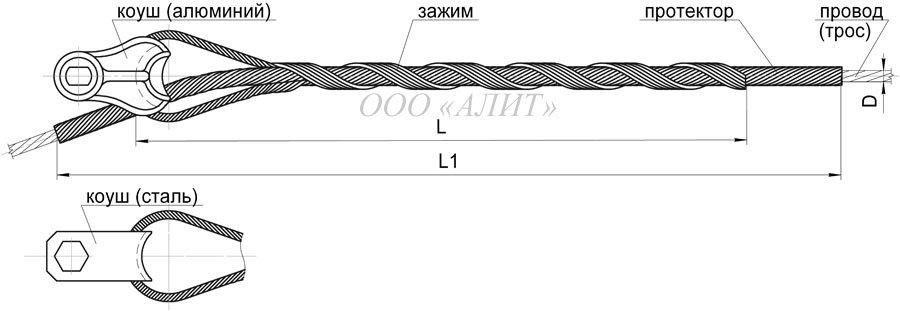

Зажимы спиральные натяжные типа СН-Dпр-Х состоят из:
- спирального зажима, который выполнен в виде U-образной пряди, внутренняя часть которого покрыта абразивом;
- протектора;
- коуша, выполненного из стали или алюминиевого сплава;
- крепежных деталей.
Зажимы спиральные натяжные типа СН-Dпр-Х , где Х – модификация зажима:
- А2 – с алюминиевым коушем без протектора;
- С2 – со стальным коушем без протектора;
- А – с алюминиевым коушем с протектором;
- С – со стальным коушем с протектором;
- БК – без коуша и без протектора.
Зажимы спиральные натяжные сопрягаются со стандартной сцепной арматурой. В заявке на изготовление зажимов типа СН-Dпр-Х для крепления ОКСН или ОКГТ, должны быть указаны:
- марка ОКСН (ОКГТ);
- наружный диаметр ОКСН (ОКГТ), на который монтируется зажим, мм;
- разрывная прочность оптического кабеля или максимально-допустимая нагрузка, кН.
| Провода марок: АС, АСКП, АСКС, АСК | ||||||
| Марка “АLIT” | Аналог | Сечение провода, мм | Диаметр Dпр, мм | Длина силовой пряди, мм | Коуш | Разрушающая нагрузка, Кн |
| СН-8,4-А2 | НС-8,4-02 | 35/6,2 | 8,4 | 900 | ЗК-25 | 25 |
| ЗНС-Т-8,4/13-АС | ||||||
| СН-9,6-А2 | НС-9,6-02 | 50/8 | 9,6 | 900 | ЗК-25 | 25 |
| ЗНС-Т-9,6/16-АС | ||||||
| СН-11,4-А2 | НС-11,4-02 | 70/11 | 11,4 | 900 | ЗК-70 | 70 |
| ЗНС-Т-11,4/23-АС | ||||||
| СН-13,5-А2 | НС-13,5-02 | 95/16 | 13,5 | 1000 | ЗК-70 | 70 |
| ЗНС-Т-13,5/32-АС | ||||||
| СН-15,2-А2 | НС-15,2-02 | 120/19 | 15,2 | 1100 | ЗК-70 | 70 |
| ЗНС-Т-15,2/39-АС | ||||||
| СН-15,4-А2 | НС-15,4-02 | 120/27 | 15,4 | 1100 | ЗК-70 | 70 |
| ЗНС-Т-15,4/47-АС | ||||||
| СН-16,8-А2 | НС-16,8-02 | 150/19 | 16,8 | 1300 | ЗК-70 | 70 |
| ЗНС-Т-16,8/44-АС | ||||||
| СН-17,1-А2 | НС-17,1-02 | 150/249 | 17,1 | 1300 | ЗК-70 | 70 |
| ЗНС-Т-17,1/50-АС | ||||||
| СН-17,5-А2 | НС-17,5-02 | 150/34 | 17,5 | 1380 | ЗК-70 | 70 |
| ЗНС-Т-17,5/59-АС | ||||||
| СН-18,8-А2 | НС-18,8-02 | 185/29 | 18,8 | 1450 | ЗК-70 | 70 |
| ЗНС-Т-18,8/59-АС | ||||||
| СН-18,9-А2 | НС-18,9-02 | 185/24 | 18,9 | 1450 | ЗК-70 | 70 |
| ЗНС-Т-18,9/55-АС | ||||||
| СН-19,6-А2 | НС-19,6-02 | 185/43 | 19,6 | 1450 | ЗК-120 | 120 |
| ЗНС-Т-19,6/74-АС | ||||||
| СН-19,8-А2 | НС-19,8-02 | 205/27 | 19,8 | 1450 | ЗК-120 | 120 |
| ЗНС-Т-19,8/61-АС | ||||||
| СН-21,6-А2 | НС-21,6-02 | 240/32 | 21,6 | 1500 | ЗК-120 | 120 |
| ЗНС-Т-21,6/71-АС | ||||||
| СН-22,4-А2 | НС-22,4-02 | 240/56 | 22,4 | 1500 | ЗК-120 | 120 |
| ЗНС-Т-22,4/93-АС | ||||||
| СН-24,0-А2 | НС-24,0-02 | 300/39 | 24 | 1600 | ЗК-120 | 120 |
| ЗНС-Т-24,0/86-АС | ||||||
| СН-24,1-А2 | НС-24,1-02 | 300/48 | 24,1 | 1600 | ЗК-120 | 120 |
| ЗНС-Т-24,1/96-АС | ||||||
| СН-24,5-А2 | НС-24,5-02 | 300/67 | 24,5 | 1700 | ЗК-160 | 160 |
| ЗНС-Т-24,5/120-АС | ||||||
| СН-24,8-А2 | НС-24,8-02 | 330/30 | 24,8 | 1700 | ЗК-120 | 120 |
| ЗНС-Т-24,8/85-АС | ||||||
| СН-25,2-А2 | НС-25,2-02 | 330/43 | 25,2 | 1700 | ЗК-160 | 160 |
| ЗНС-Т-25,2П/99-АС | ||||||
| СН-26,0-А2 | НС-26,0-02 | 400/18 | 26 | 1700 | ЗК-120 | 120 |
| ЗНС-Т-26,0/81-АС | ||||||
| СН-26,6-А2 | НС-26,6-02 | 400/22 | 26,6 | 1700 | ЗК-120 | 120 |
| ЗНС-Т-26,6/90-АС | ||||||
| СН-27,5-А2 | НС-27,5-02 | 400/51 | 27,5 | 1850 | ЗК-160 | 160 |
| ЗНС-Т-27,2П/114-АС | ||||||
| Троса | ||||||
| СН-9,1-А | НС-9,1П-02 | 48,64; 50,45; | 9,1; 9,2 | 1150/2000 | ЗК-70 | 70 |
| ЗНС-Т-9,1П/66 | ||||||
| СН-11,0-А | НС-11,0П-02 | 72,95 | 11 | 1380/2300 | ЗК-120 | 120 |
| ЗНС-Т-11,0П/96 | ||||||
| СН-13,3-А | НС-13,3П-02 | 70/39 | 13,2 | 1200/2200 | ЗК-120 | 120 |
| ЗНС-Т-13,3П/61 | ||||||
| СН-15,4/11,0-А | НС-15,4/11,0П-02 | 70/72 | 15,4 | 1380/2500 | ЗК-120 | 120 |
| ЗНС-Т-15,4П/11,0П/92 | ||||||
