Зажимы ответвительные ОМ
Зажимы ответвительные типа ОМ для медных проводов используются при ошиновке открытых распределительных устройств (ОРУ) для выполнения спусков к аппаратам. Зажимы ответвительные ОМ предназначены для ответвления от магистральных медных проводов. Зажимы выполняются прессуемыми и с болтовыми хвостовиками. Зажимы ответвительные типа ОМ соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка медного провода | Размеры, мм | Матрица опрессования | Масса, кг | ||||
| d | D | B | L1 | L | ||||

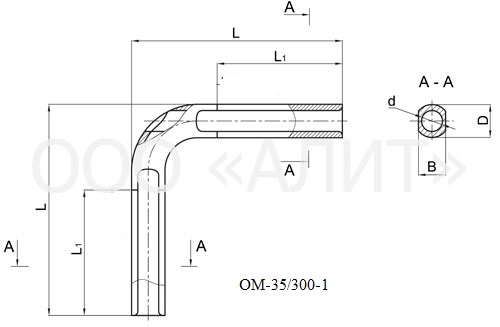

| ОМ-35-1 | M35 | 10 | 16 | 13 | 60 | 101 | А-13 | 0,168 |
| ОМ-50-1 | M50 | 11 | 18 | 15 | 60 | 103 | С-15 | 0,225 |
| ОМ-70-1 | M70 | 12 | 20 | 17 | 70 | 115 | С-17 | 0,321 |
| ОМ-95-1 | M95 | 14 | 23 | 19 | 70 | 118 | С-19 | 0,42 |
| ОМ-120-1 | M120 | 16 | 26 | 21 | 80 | 131 | С-21 | 0,573 |
| ОМ-150-1 | M150 | 18 | 28 | 23 | 80 | 133 | С-23 | 0,638 |
| ОМ-240-1 | M240 | 22 | 34 | 29 | 100 | 164 | С-29 | 1,184 |
| ОМ-300-1 | M300 | 24 | 36 | 31 | 100 | 166 | С-31.5 | 1,275 |

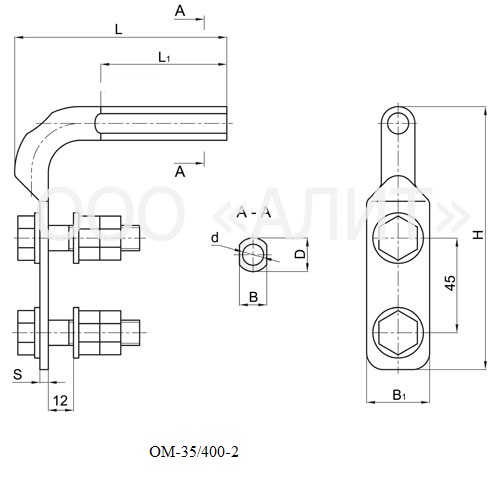

| ОМ-35-2 | M35 | 10 | 16 | 13 | 60 | 101 | А-13 | 0,38 |
| ОМ-50-2 | M50 | 11 | 18 | 15 | 60 | 103 | С-15 | 0,45 |
| ОМ-70-2 | M70 | 12 | 20 | 17 | 70 | 115 | С-17 | 0,54 |
| ОМ-120-2 | M120 | 16 | 26 | 21 | 80 | 131 | С-21 | 0,8 |
| ОМ-185-2 | M185 | 20 | 30 | 26 | 90 | 150 | С-23 | 0,98 |
| ОМ-240-2 | M240 | 22 | 34 | 29 | 100 | 164 | С-29 | 1,32 |
| ОМ-300-2 | M300 | 24 | 36 | 31 | 100 | 166 | С-31.5 | 1,54 |
| ОМ-400-2 | M400 | 28 | 42 | 36 | 120 | 202 | А-36 | 2,31 |
