Зажимы аппаратные А1М
Зажимы аппаратные прессуемые типа А1М (с одним отверстием в контактной лапке) предназначены для присоединения одного медного провода к выводам аппаратов при монтаже распределительных устройств. Зажимы аппаратные прессуемые имеют лучшие эксплуатационные характеристики ввиду того, что не требуют периодического подтягивания болтов. Зажимы аппаратные прессуемые типа А1М соответствуют требованиям ТУ У 31.2-30255335-002:2006.

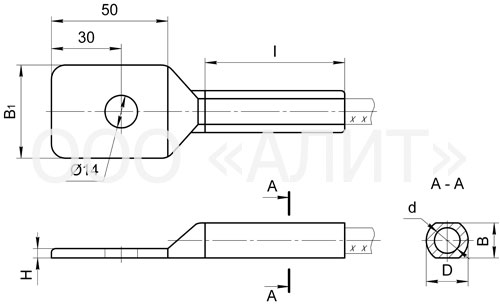

| Марка | Марка медного провода | Диаметр провода | Размеры, мм | Матрица опрессования | Масса, кг | |||||
| d | D | В1 | B | І | Н | |||||
| А1М-35-2 | 35 | 7,5 | 10 | 16 | 40 | 13 | 60 | 4 | А-13 | 0,15 |
| А1М-50-2 | 50 | 9 | 11 | 18 | 40 | 15 | 60 | 4 | А-15 | 0,19 |
| А1М-70-2 | 70 | 10,7 | 12 | 20 | 40 | 17 | 70 | 4 | С-17 | 0,24 |
| А1М-95-2 | 95 | 12,6 | 14 | 23 | 40 | 19 | 70 | 5 | С-19 | 0,32 |
| А1М-120-2 | 120 | 14 | 16 | 26 | 40 | 21 | 80 | 5 | С-21 | 0,40 |
| А1М-150-2 | 150 | 15,8 | 18 | 28 | 40 | 23 | 80 | 5 | С-23 | 0,45 |
| А1М-185-2 | 185 | 17,6 | 20 | 30 | 40 | 26 | 90 | 5 | А-26 | 0,53 |
| А1М-240-2 | 240 | 19,9 | 22 | 34 | 60 | 29 | 100 | 8 | А-29 | 0,85 |
| А1М-300-2 | 300 | 22,1 | 24 | 36 | 60 | 31 | 100 | 8 | С-31.5 | 1,08 |
| А1М-400-2 | 400 | 25,5 | 28 | 42 | 60 | 36 | 120 | 8 | А-36 | 1,50 |
