Коромисла триланцюгові універсальні 3КУ
Коромисла триланцюгові універсальні типу 3КУ призначені для кріплення трьох проводів фази до одноланцюгової ізолюючої підвіски із забезпеченням шарнірного ланцюгового з’єднання.
Коромисла триланцюгові універсальні типу 3КУ відповідають вимогам ТУ У 31.2-30255335-002:2006.

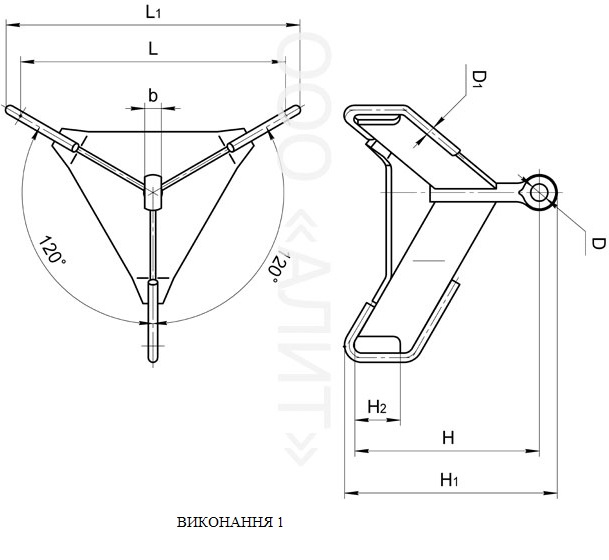

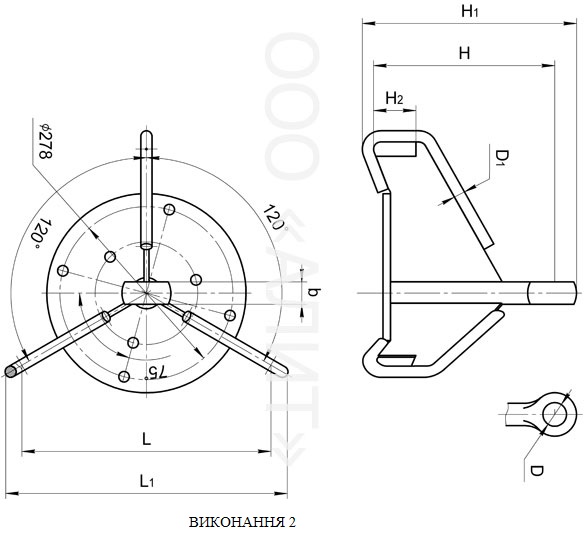

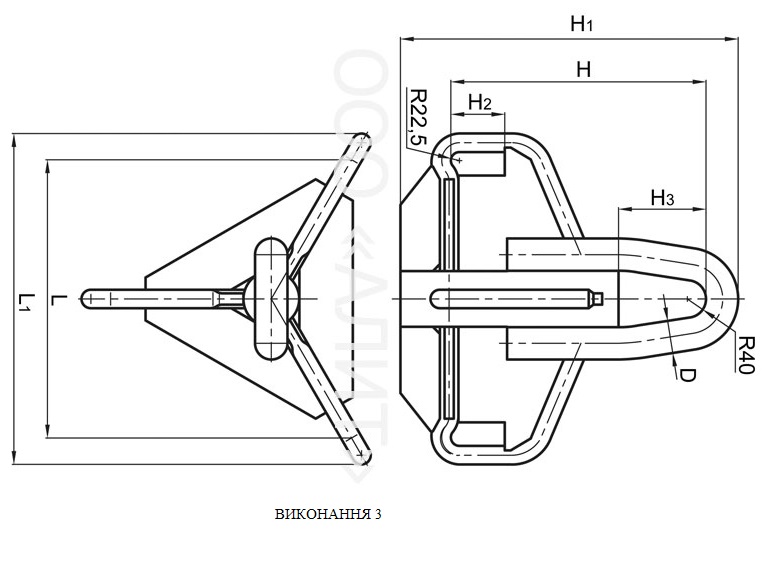

| Марка | Виконання | Розміри, мм | Маса, кг | Руйнівне навантаження, кН | ||||||||
| D | D1 | H | H1 | Н2 | Н3 | b | L | L1 | ||||
| 3КУ-16-1 | 1 | 26 | 14 | 280 | 320 | 70 | – | 25 | 400 | 460 | 8,80 | 160 |
| 3КУ-30-1 | 2 | 38 | 18 | 290 | 344 | 68 | – | 36 | 400 | 452 | 18,20 | 300 |
| 3КУ-45-1 | 1 | 42 | 22 | 330 | 395 | 70 | – | 40 | 400 | 460 | 20,20 | 450 |
| 3КУ-60-1 | 1 | 47 | 24 | 350 | 430 | 90 | – | 45 | 400 | 471 | 24,70 | 600 |
| 3КУ-135-1 | 3 | 60 | 36 | 485 | 625 | 120 | 195 | – | 400 | 500 | 69,00 | 1350 |
| 3КУ-180-1 | 3 | 70 | 40 | 555 | 730 | 120 | 190 | – | 600 | 710 | 136,00 | 1800 |
