Коромисла триланцюгові з двома точками кріплення типу 3КД2
Коромисла триланцюгові 3КД2
Коромисла типу 3КД2 призначені для кріплення трьох проводів фази до дволанцюгової ізолюючої підвіски.
Коромисла триланцюгові з двома точками кріплення типу 3КД2 відповідають вимогам ТУ У 31.2-30255335-002:2006.

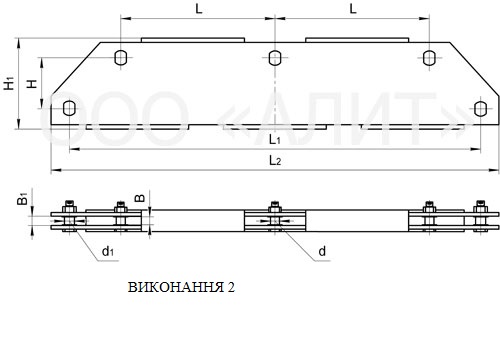

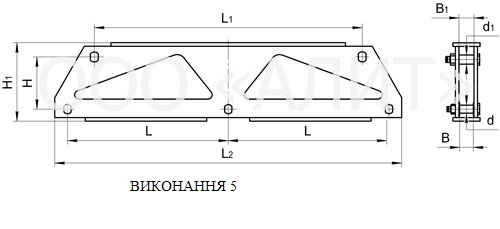

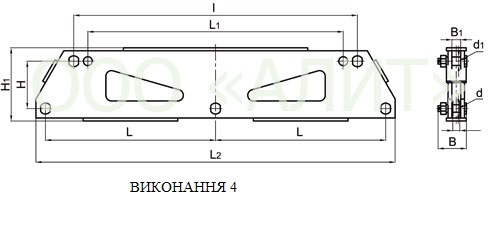

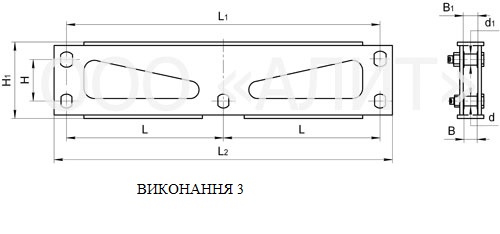

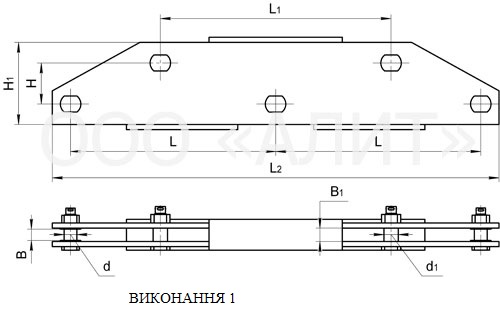

| Марка | Виконання | Розміри, мм | Маса, кг | Руйнівне навантаження, кН | |||||||||
| d | d1 | B | В1 | H | H1 | L | L1 | L2 | І | ||||
| 3КД2-40-1 | 1 | 22 | 28 | 23 | 29 | 120 | 209 | 450 | 600 | 960 | 38,00 | 400 | |
| 3КД2-60-1 | 2 | 28 | 36 | 36 | 38 | 160 | 284 | 450 | 600 | 980 | 56,60 | 600 | |
| 3КД2-90-3 | 3 | 36 | 40 | 38 | 42 | 120 | 284 | 450 | 900 | 980 | 91,00 | 900 | |
| 3КД2-120-1 | 4 | 40 | 45 | 42 | 47 | 250 | 387 | 900 | 1350 | 1900 | 1500 | 213,00 | 1200 |
| 3КД2-180-2 | 5 | 45 | 56 | 47 | 58 | 350 | 512 | 900 | 1200 | 1910 | – | 263,00 | 1800 |
