Монтажные натяжные зажимы
Натяжные монтажные зажимы типа МП и МК предназначены для осуществления захвата и заделки проводов (канатов) без их повреждения при натяжке в процессе монтажа воздушных линий электропередачи. Особенностью этих зажимов является то, что они позволяют осуществлять не только концевую заделку провода или каната, но и захватить провод в пролете без его повреждения. Монтажный зажим марки МК-7 по конструкции существенно отличается от остальных зажимов типа МК.
| Марка | Номер клина | Марки проводов | Интервал диаметров проводов, мм | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | |||
| R | d | L | H | ||||||

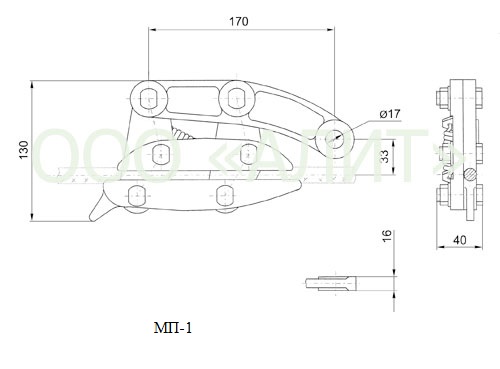

| МП-1 | – | А25-А70; AC16/2,7-AC70/11 | 5,6-11,4 | – | 17 | 170 | 130 | 13 | 2,20 |

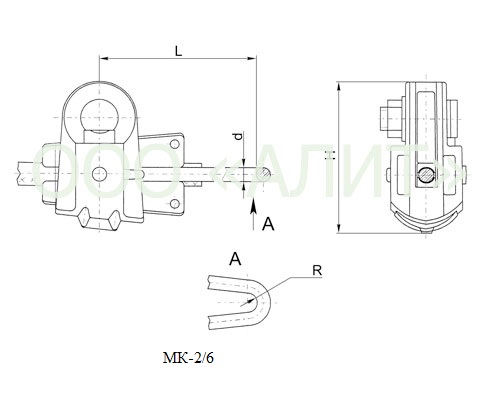

| МК-2 | 1 | А95-А120; АС95/16 | 12,3-14 | 8,5 | 12 | 360 | 119 | 35 | 3,82 |
| 2 | А150-А185; AC70/72-AC150/34 | 15,2-17,5 | 3,62 | ||||||
| МК-3 | 1 | AC240/32; А300-А350; AC95/141-AC205/27; | 18,8-20 | 9,5 | 16 | 360 | 167 | 72 | 7,85 |
| 2 | AC185/128-AC330/43 | 21,6-25,2 | 7,63 | ||||||
| 3 | сечение каната 50, 45мм² | 9,2 | 7,95 | ||||||
| 4 | сечение каната 72, 95 мм² | 11 | 7,89 | ||||||
| МК-4 | 1 | А450-А500; AC400/51-AC450/56 | 27,3-29,1 | 12 | 18 | 360 | 185 | 110 | 10,40 |
| 2 | А550-А650; AC500/64-AS600/72 | 30,3-33,2 | 10,10 | ||||||
| 3 | сечение каната 101,72 мм² | 13 | 10,00 | ||||||
| МК-5 | 1 | ПМ-240; ПМ-300 | 30/23,4; 35/28; | 8,5 | 12 | 400 | 138 | 32 | 5,40 |
| 2 | ПA-500 | 45/37 | 5,86 | ||||||
| МК-6 | – | AC500/336 | 37,5 | 15 | 24 | 380 | 240 | 200 | 16,54 |

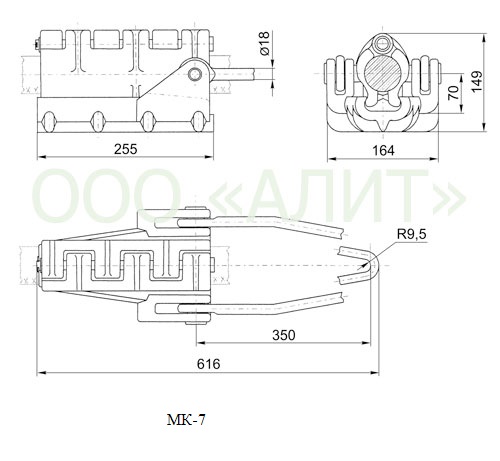

| МК-7 | – | AC1200/67 | 47 | 9,5 | 18 | 350 | 149 | 80 | 19,52 |
