Зажимы соединительные САСУС
Зажимы соединительные прессуемые типа САСУС предназначены для соединения сталеалюминиевых проводов особо усиленной конструкции. Соединение стальной части провода производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима — круглой. Зажимы соединительные прессуемые типа САСУС соответствуют требованиям ТУ У 31.2-30255335-002:2006

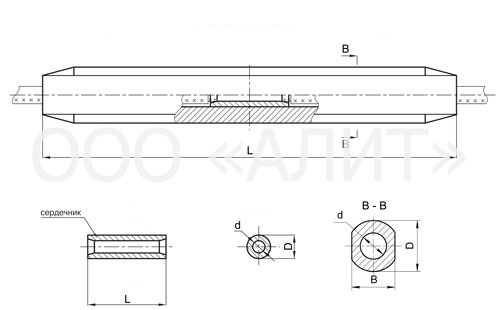

| Марка | Марка провода | Диаметр провода | Детали | Матрица опрессования | Размеры, мм | Масса, кг | Прочность заделки провода, кН | |||
| d | D | B | L | |||||||
| САСУС-70-1 | АС70/72 | 15,4 | корпус
сердечник |
А-43; МШ-2А-19,5;
C-19 |
21,0
16,5 |
50
24 |
42
— |
370
70 |
1,6 | 87,14 |
| САСУС-95-1 | АС95/141 | 19,8 | корпус
сердечник |
А-48; МШ-27;
С-27 |
29,0
24,5 |
58
32 |
47
— |
390
90 |
1,85 | 162,69 |
| САСУС-185-1 | АС185/128 | 23,1 | корпус
сердечник |
А-46; МШ-27;
С-27 |
29,0
24,5 |
55
32 |
46
— |
510
90 |
2,23 | 165,43 |
| САСУС-300-1 | АС300/204 | 29,2 | корпус
сердечник |
А-56; МШ-31,2;
С-31,5 |
33,5
30,0 |
65
38 |
55
— |
420
120 |
2,75 | 256,12 |
| САСУС-500-1 | АС500/336;
АЖС500/336 |
37,5 | корпус
сердечник |
А-64; МШ-41,6;
С-42 |
44,0
38,5 |
75
50 |
63
— |
600
200 |
5,3 | 419,98 |
