Зажимы плашечные ПАМ
Зажимы соединительные плашечные типа ПАМ предназначены для перехода от алюминиевых и сталеалюминиевых проводов к медным (или наоборот) в шлейфах анкерных опор, а также для осуществления отпаек (ответвлений) проводов.
В соединительных плашечных зажимах провод закрепляется затяжкой плашек болтами. Посадочные места под медный провод выполняются омедненными либо лужеными (1*). Зажимы соединительные плашечные типа ПАМ соответствуют требованиям ТУ У 31.2-30255335-002:2006.

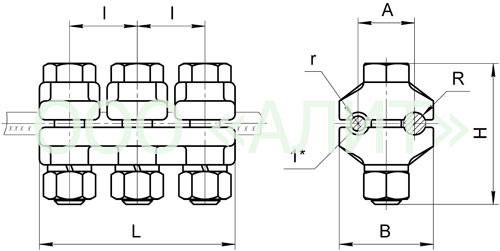

| Марка | Диаметр проводов, мм | Размеры, мм | Масса, кг | |||||||||
| M | А,АКП | АЖ, АЖП | AС, АСКС, АСКП, АСК | r | R | A | B | H | l | L | ||
| ПАМ-2-1 | 5,1-7,5 | 5,1-9,0 | 5,1-9,0 | 5,6-9,6 | 4 | 6 | 30 | 46 | 62 | 33 | 88 | 0,455 |
| ПАМ-3-1 | 9,0-10,7 | 12,3-14,0 | 14 | 9,6-15,4 | 5,5 | 7,5 | 37 | 56 | 79 | 34 | 102 | 0,665 |
| ПАМ-4-1 | 12,6-14,0 | 15,8-20,0 | 15,8-17,5 | 15,4-19,8 | 6,5 | 9 | 40 | 62 | 84 | 38 | 112 | 1,101 |
| ПАМ-5-1 | 15,8-17,6 | 20,0-24,2 | – | 21,6-24,8 | 9 | 11 | 45 | 72 | 84 | 42 | 124 | 1,192 |
| ПАМ-6-1 | 19,9-22,1 | 25,6-30,3 | – | 24,8-30,6 | 11,5 | 14,5 | 52 | 90 | 90 | 49 | 194 | 2,23 |
