Зажимы соединительные переходные петлевые ПАС
Зажимы соединительные переходные петлевые типа ПАС применяются в разъемных соединениях алюминиевых и сталеалюминиевых проводов в петле (шлейфе) анкерной опоры.
При монтаже проводов на анкерных опорах соединение проводов в петле (шлейфе) осуществляется обычно сваркой термитным патроном. В ряде случаев возникает необходимость выполнения разъемных соединений проводов в шлейфе анкерной опоры. Такие соединения алюминиевых и сталеалюминиевых проводов осуществляется петлевыми переходными зажимами типа ПАС.

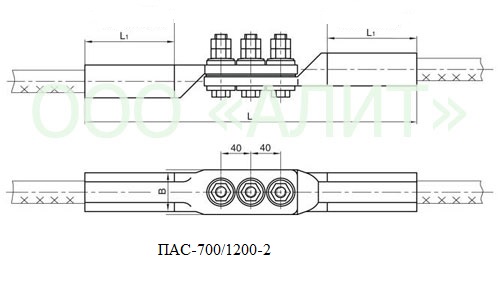

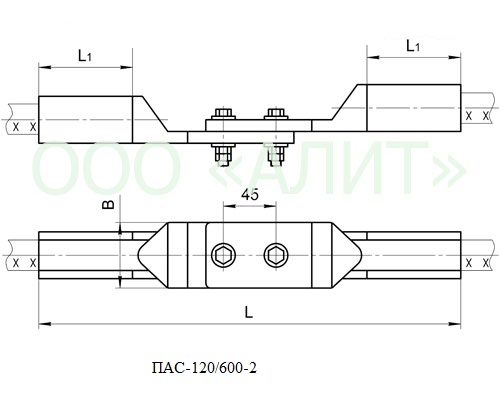

Зажимы состоят из двух алюминиевых контактных лапок, плакированных медью. Контактная поверхность лапок зажимов ПАС-700-2 и ПАС-1200-2 снабжена медной пластиной. Лапки зажимов на концах проводов опрессовываются и соединяются болтами. Зажимы соединительные переходные петлевые типа ПАС соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка провода | Диаметр провода, мм | Матрица опрессования | Размеры, мм | Масса, кг | ||
| L | L1 | B | |||||
| ПАС-120-2 | А120; А150; АС70/72; АС120/19; АС120/27 | 14,0-15,8 | МШ-19,5 | 360 | 80 | 40 | 0,616 |
| ПАС-240-2 | А300; АС240/32; АС240/39; АС240/56 | 21,6-22,4 | МШ-29,4 | 410 | 100 | 60 | 1,156 |
| ПАС-300-2 | А350; А400; АС300/39; АС300/48; АС300/66; АС300/67; АС330/30; АС330/43; АС400/18; АС400/22 | 24,0-26,6 | А-40,5 | 420 | 100 | 60 | 1,324 |
| ПАС-400-2 | АС450; А500; А550; АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/26; АС500/27; АС500/64 | 27,3-30,6 | А-45 | 460 | 120 | 60 | 1,524 |
| ПАС-600-2 | А600; А650; АС550/71; АС600/72 | 31,5-33,2 | А-51 | 510 | 140 | 60 | 1,92 |
| ПАС-700-2 | АС500/336; АС700/86; АС750/93 | 36,2-37,7 | А-57 | 480 | 140 | 60 | 3,3 |
| ПАС-1200-2 | АС1200/67 | 46,5 | А-59 | 515 | 140 | — | 2,7 |
