Распорки демпфирующие РД

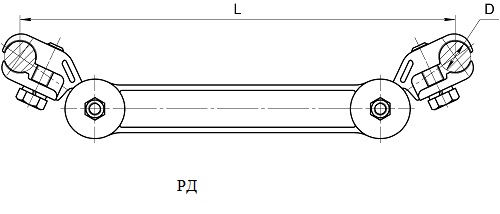

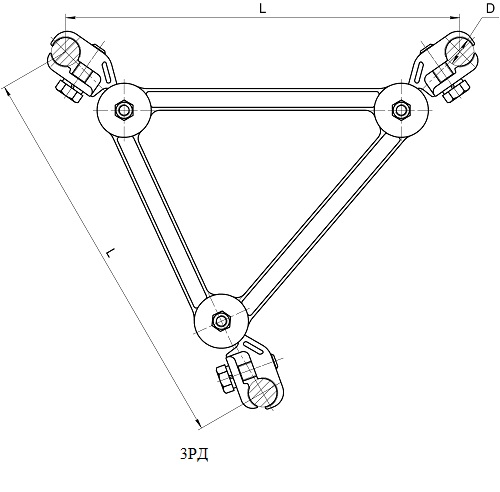

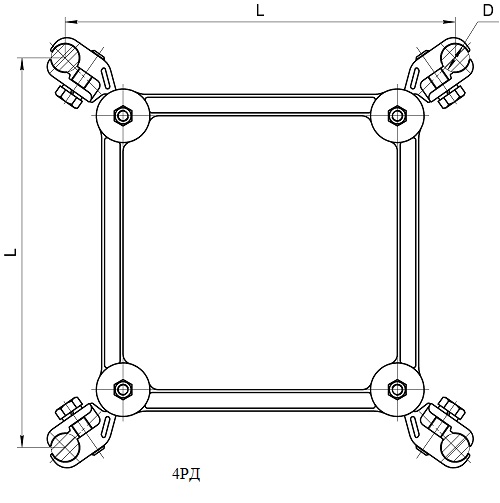

Распорки демпфирующие типа РД, 3РД, 4РД предназначены для фиксации и удержания на заданном расстоянии двух, трех, четырех проводов расщепленной фазы при ошиновке открытых распределительных устройств, а также снижения уровня субколебаний проводов в подпролетах. Распорки демпфирующие типа РД, 3РД, 4РД соответствуют ТУ У 31.2-30255335-002:2006.
Маркировка распорки демпфирующей типа N РД-D-L указывает:
N – количество проводов (2, 3 или 4);
Р – распорка;
Д – демпфирующая;
D – модификация зажима:
1 – интервал диаметров проводов от 9 до 18 мм;
2 – интервал диаметров проводов от 18 до 29 мм;
3 – интервал диаметров проводов от 28 до 38 мм.
L – расстояние между проводами расщепленной фазы, мм.
По желанию заказчика могут быть изготовлены распорки демпфирующие на 5, 6 или 8 проводов.
| Марка | Модификация зажима | Интервал диаметров проводов, мм | Расстояние между проводами расщепленной фазы L, мм |
| РД | 1 | 9-18 | 300 |
| РД | 1 | 9-18 | 400 |
| РД | 1 | 9-18 | 500 |
| РД | 1 | 9-18 | 600 |
| РД | 2 | 18-29 | 300 |
| РД | 2 | 18-29 | 400 |
| РД | 2 | 18-29 | 500 |
| РД | 2 | 18-29 | 600 |
| РД | 3 | 28-38 | 300 |
| РД | 3 | 28-38 | 400 |
| РД | 3 | 28-38 | 500 |
| РД | 3 | 28-38 | 600 |
| 3РД | 1 | 9-18 | 300 |
| 3РД | 1 | 9-18 | 400 |
| 3РД | 1 | 9-18 | 500 |
| 3РД | 1 | 9-18 | 600 |
| 3РД | 2 | 18-29 | 300 |
| 3РД | 2 | 18-29 | 400 |
| 3РД | 2 | 18-29 | 500 |
| 3РД | 2 | 18-29 | 600 |
| 3РД | 3 | 28-38 | 300 |
| 3РД | 3 | 28-38 | 400 |
| 3РД | 3 | 28-38 | 500 |
| 3РД | 3 | 28-38 | 600 |
| 4РД | 1 | 9-18 | 300 |
| 4РД | 1 | 9-18 | 400 |
| 4РД | 1 | 9-18 | 500 |
| 4РД | 1 | 9-18 | 600 |
| 4РД | 2 | 18-29 | 300 |
| 4РД | 2 | 18-29 | 400 |
| 4РД | 2 | 18-29 | 500 |
| 4РД | 2 | 18-29 | 600 |
| 4РД | 3 | 28-38 | 300 |
| 4РД | 3 | 28-38 | 400 |
| 4РД | 3 | 28-38 | 500 |
| 4РД | 3 | 28-38 | 600 |
