Узлы крепления экранов УКЭ
Узлы крепления экранов типа УКЭ предназначены для установки в натяжных подвесках ВЛ напряжением 330 кВ и выше защитных экранов, снижающих неравномерность распределения напряженности электрического поля по гирлянде и защищающих арматуру от коронирования. Наименование и марка сопрягаемой сцепной арматуры, на которой устанавливаются узлы крепления экранов, приведены в таблице. Узлы крепления экранов типа УКЭ соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка узла | Устанавливается на арматуре | Размеры, мм | Масса, кг | |||
| L | L1 | D | A | |||

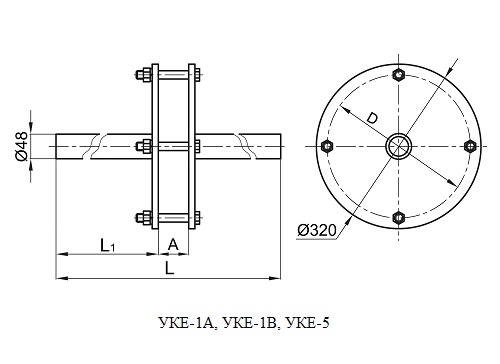

| УКЕ-1А | на коромыслах 3КЛ-21-3, 4КЛ-21-1, 5КЛ-12-1, 5КЛ-40-1 | 3305 | 2600 | 278 | 135 | 24,7 |

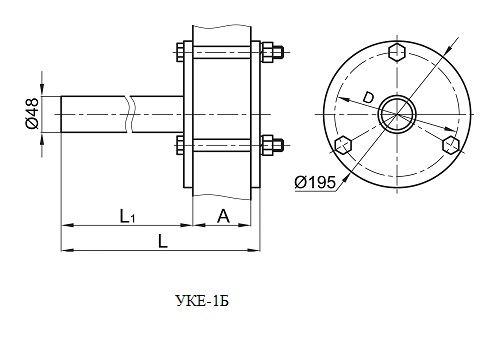

| УКЕ-1Б | 742 | 570 | 278 | 160 | 8,6 | |
| УКЕ-1Б | 4255 | 3550 | 165 | 135 | 31,9 | |

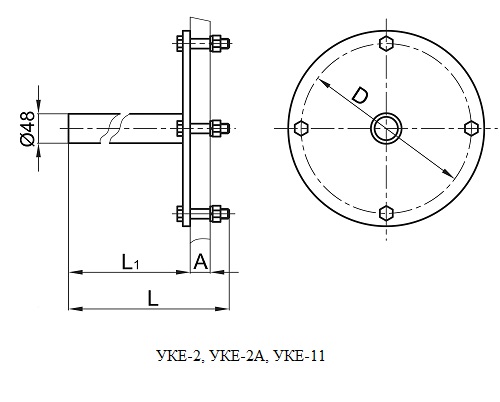

| УКЕ-2 | на коромысло 4КД2-25-1 | 2637 | 2600 | 90 | 16 | 10,4 |
| УКЕ-2А | на коромысло 4КУ-45-1 | 1388 | 1355 | 278 | 12 | 10,3 |
| УКЕ-5 | на коромысло 8КЛ-16-2 | 3860 | 2500 | 278 | 160 | 29,03 |
| УКЕ-11 | на распорке РС-6-400 | 1141 | 1100 | 90 | 14 | 5,36 |

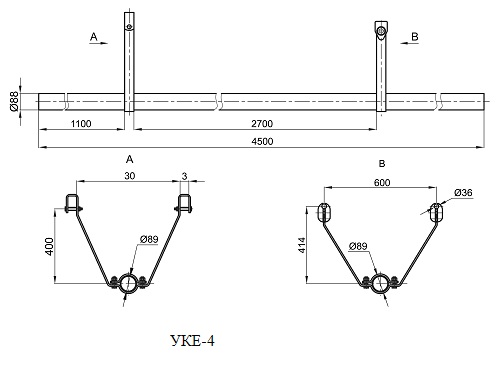

| УКЕ-4 | на промзвене ПРР-60-1 | 4500 | 100 | – | – | 45,8 |

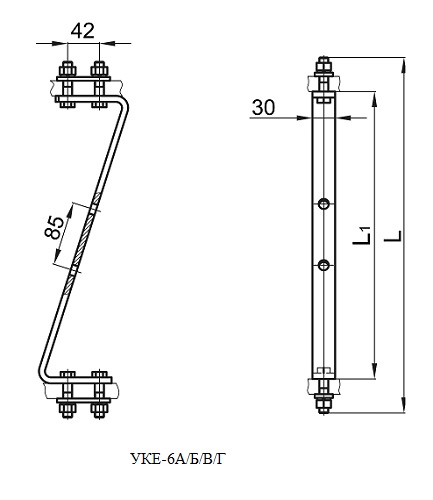

| УКЕ-6А | на ушках типа У1 | 514 | 430 | – | – | 1,4 |
| УКЕ-6Б | 464 | 380 | – | – | 1,35 | |
| УКЕ-6Б | 564 | 480 | – | – | 1,6 | |
| УКЕ-6Г | 664 | 580 | – | – | 1,75 | |

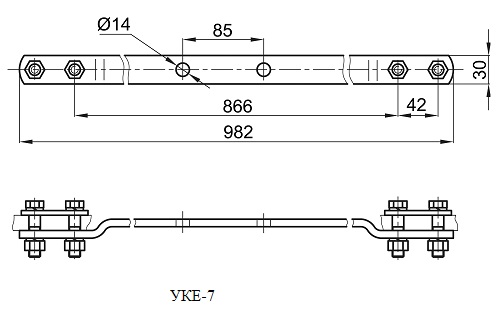

| УКЕ-7 | 866 | – | – | – | 2,2 | |

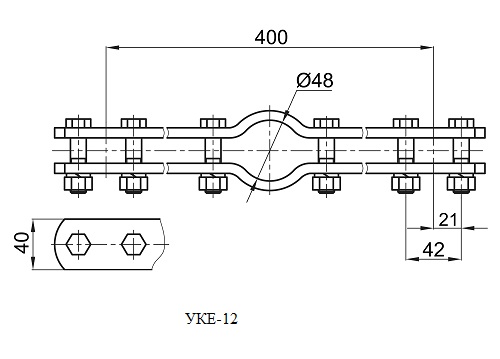

| УКЕ-12 | на ушках | – | – | – | – | 1,9 |

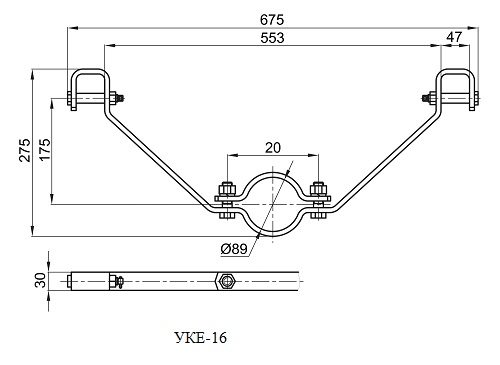

| УКЕ-16 | на промзвене ПРР-60-1 | – | – | – | – | 2,6 |
