Вязки спиральные ВС

Вязки спиральные типа ВС-Dmin/Dmax-D-N-M применяются для промежуточного крепления на штыревых изоляторах опор воздушных линий электропередачи самонесущих изолированных проводов (СИП) и неизолированных проводов сечением до 150 мм^2.

Маркировка вязок спиральных типа ВС-Dmin/Dmax-D-N-M указывает:

В – вязка;

С – спиральная;

Dmin/Dmax – минимальный и максимальный диаметр провода;

D – диаметр шейки изолятора;

N – тип крепления к изолятору:

1.  – одной боковой вязкой;
2. – двумя натяжными вязками;
3. – для крепления на 2-х изоляторах в паре с вязкой типа А;
4. – одной центральной вязкой;

М– тип провода:

1 – для неизолированного провода;

2 – для изолированного провода.

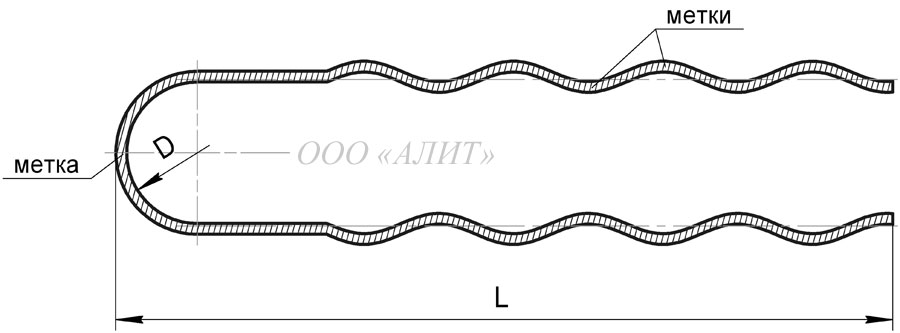

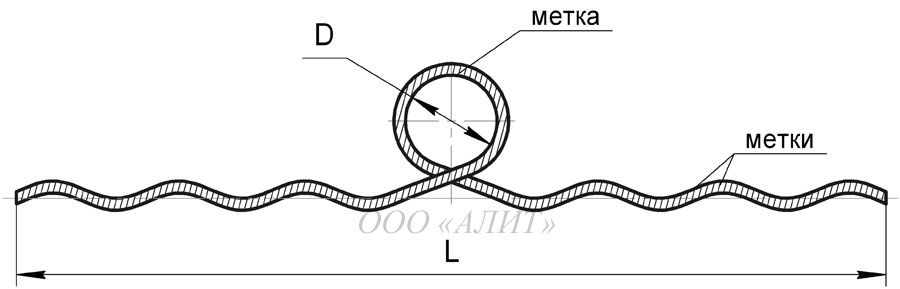

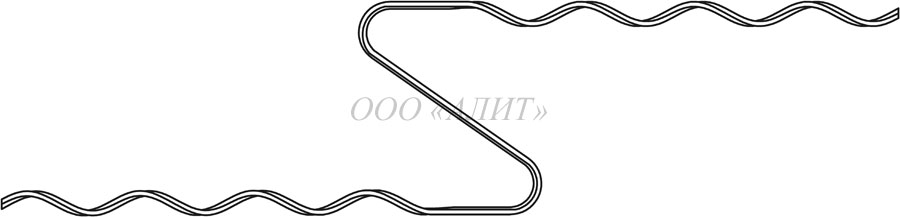

Боковая вязка состоит из нескольких спиралей, проклеенных между собой, и образующие силовую прядь. Натяжная вязка выполнена в виде U-образной петли, состоящей из нескольких спиралей. Центральная вязка состоит из нескольких проволок, согнутых под определенным углом и радиусом в центральной части. Все модификации вязок спиральных соответствуют требованиям ТУ У  27.1-30255335-005:2013.
