Зажимы транспозиционные ТРАС

Зажимы натяжные транспозиционные типа ТРАС предназначены для осуществления транспозиции сталеалюминиевых проводов на опоре. По конструкции аналогичны зажимам типа НАС, но корпус зажима имеет расточку с другой стороны, так как вывод провода в шлейф осуществляется в сторону пролета. Зажимы натяжные транспозиционные типа ТРАС соответствуют требованиям ТУ У 31.2-30255335-002:2006.

Марка	Марка провода	Детали зажима	Матрица опрессования	Размеры, мм											Масса, кг	Разрушающая нагрузка, кН
				d	D	B	d1	S	I1	I2	I3	L	H	L1
ТРАС-240-1	АС 185/24	корпус	А-44	25	52	44	23	22	100	185	115	350	167	519	2,33	84,43
	АС 185/29	анкер	С-22	9	28	22
	AC205/27	корпус	А-44	25	52	44
	AC240/32	анкер	С-23	9	28	22
ТРАС-240-2	AC240/39	корпус	А-44	25	52	44	23	22	100	185	115	350	167	519	2,32	91,01
	AС185/43	анкер	С-23	10	28	22
ТРАС-330-1	AC240/56	корпус	А-44	28	54	44	23	22	110	195	115	360	178	537	2,25	116,76
		анкер	С-23	10	28	22
	AC300/39	корпус	А-46	28	54	44	23	22	110	195	115	360	178	537
		анкер	С-22	10	28	22
	AC300/48	корпус	А-46	28	54	44	23	22	110	195	115	360	178	537
	AC330/43	анкер	С-23	10	28	22
ТРАС-330-2	AC330/30	корпус	А-46	28	54	44	23	22	110	195	115	360	178	537	2,26	99,95
		анкер	С-23	9	28	22
ТРАС-300-1	AC300/66	корпус	А-46	28	52	44	26	25	110	195	135	385	178	563	2,66	142,05
	AC300/67	анкер	С-27	11,5	32	26,5
ТРАС-400-1	AC400/18	корпус	А-50	31,5	58	50	23	22	120	225	125	390	197	583	2,74	107
	AC400/22	анкер	С-23	9	28	22
ТРАС-450-1	AC400/51	корпус	А-50	31,5	58	50	26	25	120	225	135	405	197	601	2,6	147,79
	AC400/64	анкер	С-27	11,5	32	26,5
	AC450/56
ТРАС-500-1	AC500/26	корпус	А-50	31,5	58	50	26	25	120	225	145	415	197	611	2,85	126,62
	AC500/27	анкер	С-23	9	28	22
ТРАС-600-1	AC400/93	корпус	А-56	35	65	56	29	28	140	285	160	495	227	723	4,92	206,81
	AC500/64
	AC550/71	анкер	С-33	14,5	40	32
	AC600/72
ТРАС-700-1	AC650/79	корпус	А-66	41	75	66	34	32	150	310	175	540	246	774	6,84	244,99
	AC700/86	анкер	С-33	14,5	40	32
ТРАС-1200-1А	AC1200/67	корпус	АШ-70	49	80	–	38	36	200	400	154	635	296	920	9,48	266,2
		анкер	С-36	13	45	32

Загрузить каталог

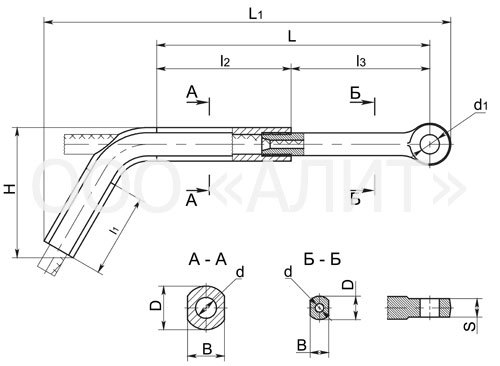

Зажимы транспозиционные ТРАС зображення 1
