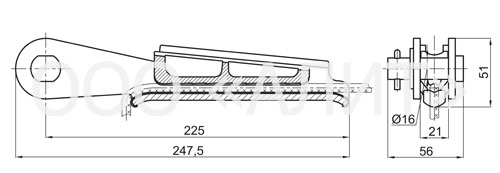

Зажим натяжной клиновой НК-1-1
Зажим натяжной клиновой марки НК-1-1 предназначен для крепления алюминиевых и медных проводов сечением от 16 до 95 мм2 к натяжным гирляндам изоляторов анкерно-угловых опор. Детали зажима НК-1-1 изготовляются: корпус – из стали; клинья №1, 2, 3 – из алюминия; клинья №1А, 2А, 3А – из латуни; прокладка для медных проводов – из мягкой меди. Медные прокладки завод не поставляет. Монтаж зажимов клинового типа не требует разрезания проводов. В зависимости от марки провода зажим комплектуется клином соответствующего номера. Зажим марки НК-1-1 соединяется с ушками У1-7-16 и У1К-7-16. Зажим натяжной клиновой НК-1-1 соответствует требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Номер клина | Интервал диаметров проводов, мм | Марки проводов | Прочность заделки провода (каната),кН | Масса, кг | Разрушающая нагрузка, кН |
| НК-1-1 | 1 | 5,1; 6,4 | А16, А25 | 2,72; 4,05 | 0,94 | 43,9 |
| 2 | 7,5; 9,0 | А25, А50 | 5,32; 7,38 | |||
| 3 | 10,7; 12,3 | А70, А95 | 10,16; 13,31 | |||
| 1А | 5,1 -6,4; | М16, М25; | – | |||
| 2А | 7,5 – 9,0; | М35, М50; | – | |||
| 3А | 10,7 – 12,3 | М70, М95 | – |
