Зажимы натяжные клиносочлененные ЗНК
Зажимы натяжные клиносочлененные ЗНК-20,30 предназначены для подвески сталеалюминиевых проводов марок А, АС диаметром 21-28 мм. Зажимы натяжные клиносочлененные ЗНК соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка провода | Диаметр провода, мм | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН | |||||

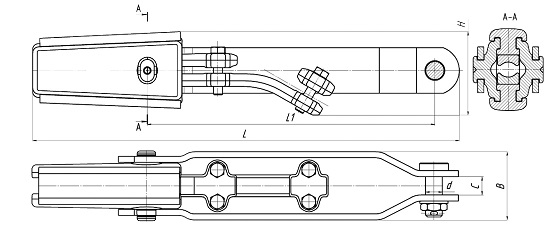

| d | H | B | C | L | L1 | |||||
| ЗНК-20-2 | АС240/32; АС240/39; АС240/56 | 21,6-22,4 | 22 | 115 | 90 | 23 | 560 | 378 | 6,30 | 120 |
| ЗНК-20-3 | АС300/39; АС300/48; АС300/66; АС300/67; АС315/21,8; АС315/51,3; АС330/30; АС330/43 | 23,8-25,2 | 24 | 26 | 6,30 | 160 | ||||
| ЗНК-30-1 | АС300/204 | 29,2 | 38 | 208 | 104 | 39 | 804 | 545 | 13,90 | 320 |
| ЗНК-30-2 | АС400/22; АС400/27,7; АС400/51; АС400/64 | 26,6-27,7 | 24 | 26 | 12,30 | 160 | ||||
| ЗНК-30-3 | АС450/56; АС500/26; АС500/34,5; АС500/64; АС400/93 | 28,8-30,6 | 28 | 29 | 12,30 | 210 | ||||
