Зажимы аппаратные А2М
Зажимы аппаратные прессуемые типа А2М (с двумя отверстиями в контактной лапке) предназначены для присоединения одного медного провода к выводам аппаратов при монтаже распределительных устройств. Зажимы аппаратные прессуемые типа А2М соответствуют требованиям ТУ У 31.2-30255335-002:2006.

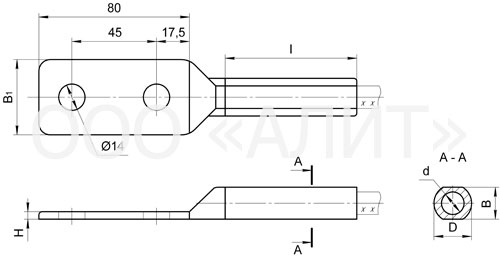

| Марка | Марка медного провода | Диаметр провода | Размеры, мм | Матрица опрессования | Масса, кг | |||||
| d | D | В1 | B | І | Н | |||||
| А2М-35-2 | 35 | 7,5 | 10 | 16 | 40 | 13 | 60 | 4 | А-13 | 0,17 |
| А2М-50-2 | 50 | 9 | 11 | 18 | 40 | 15 | 60 | 4 | А-15 | 0,22 |
| А2М-70-2 | 70 | 10,7 | 12 | 20 | 40 | 17 | 70 | 4 | С-17 | 0,36 |
| А2М-95-2 | 95 | 12,6 | 14 | 23 | 40 | 19 | 70 | 5 | С-19 | 0,39 |
| А2М-120-2 | 120 | 14 | 16 | 26 | 40 | 21 | 80 | 5 | С-21 | 0,49 |
| А2М-150-2 | 150 | 15,8 | 18 | 28 | 40 | 23 | 80 | 5 | С-23 | 0,55 |
| А2М-185-2 | 185 | 17,6 | 20 | 30 | 40 | 26 | 90 | 5 | А-26 | 0,68 |
| А2М-240-2 | 240 | 19,9 | 22 | 34 | 60 | 29 | 100 | 8 | А-29 | 0,88 |
| А2М-300-2 | 300 | 22,1 | 24 | 36 | 60 | 31 | 100 | 8 | С-31.5 | 0,97 |
| А2М-400-2 | 400 | 25,5 | 28 | 42 | 60 | 36 | 120 | 8 | А-36 | 1,48 |
