Зажимы аппаратные 3А2А
Зажимы аппаратные прессуемые типа 3А2А предназначены для присоединения трех алюминиевых или сталеалюминиевых проводов к выводам аппаратов при монтаже распределительных устройств. Зажимы аппаратные прессуемые состоят из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с выводом аппарата обеспечивается болтами. Зажимы аппаратные прессуемые типа 3А2А соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка провода | Размеры, мм | Матрица опрессования | Масса, кг | ||||||
| А | АС | d | D | B | L | L1 | L2 | |||

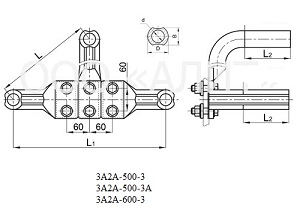

| 3А2А-500-3 | 450; 500; 550 | 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204 | 31,5 | 52 | 44 | 400 | 400 | 120 | А-45 | 5,75 |
| 3А2А-500-3А | 31,5 | 52 | 44 | 300 | 324 | 120 | А-45 | 4,75 | ||
| 3А2А-600-3 | 650 | 550/71; 600/72 | 34,5 | 58 | 50 | 400 | 400 | 140 | А-51 | 6,85 |
| 3А2А-600-4 | ||||||||||

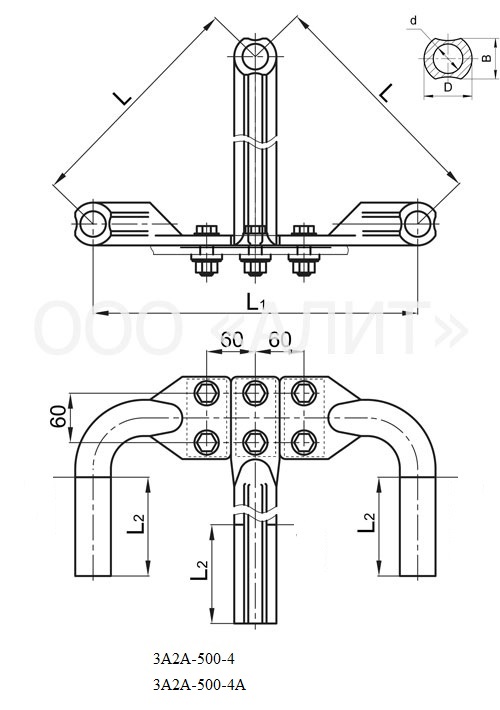

| 3А2А-500-4 | 450; 500; 550 | 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204 | 31,5 | 52 | 44 | 400 | 400 | 120 | А-45 | 5,90 |
| 3А2А-500-4А | 31,5 | 52 | 44 | 300 | 324 | 120 | А-45 | 5,80 | ||
