Зажимы аппаратные 2А6А
Зажимы аппаратные прессуемые типа 2А6А (с шестью отверстиями в контактной лапке) применяются для присоединения двух алюминиевых или сталеалюминиевых проводов к выводам аппаратов. Зажимы аппаратные прессуемые 2А6А состоят из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с выводом аппарата обеспечивается болтами. Зажимы аппаратные прессуемые типа 2А6А соответствуют требованиям ТУ У 31.2-30255335-002:2006.

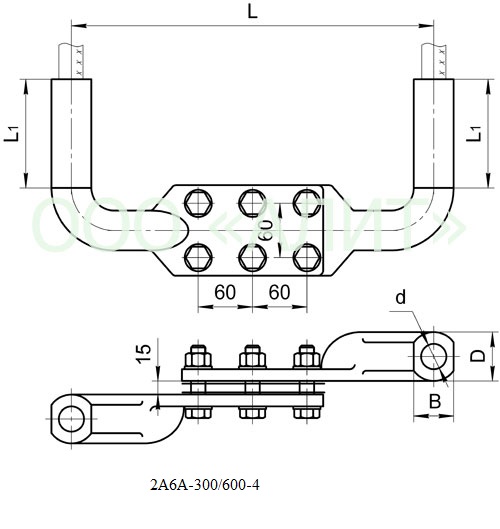

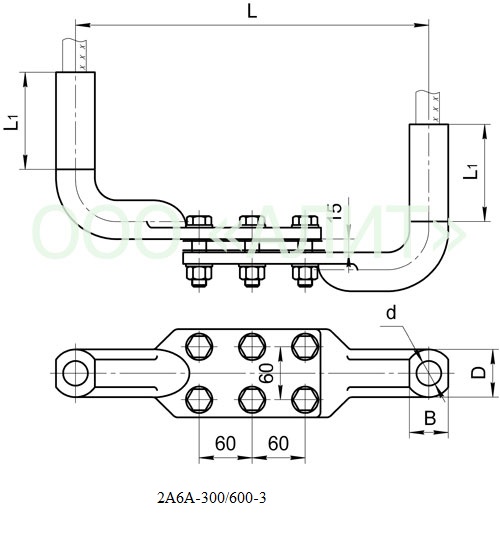

| Марка | Марка провода | Интервал диаметров проводов | Размеры, мм | Матрица опрессования | Масса, кг | |||||
| А | АС | d | D | B | L | L1 | ||||
| 2А6А-300-3 | 350; 400 | 330/39; 300/48; 300/66; 300/67; 330/30; 330/43; 400/18; 400/22 | 24-26,6 | 27 | 47 | 39,5 | 400 | 100 | А-40,5 | 3,48 |
| 2А6А-300-4 | 27 | 47 | 39,5 | 3,50 | ||||||
| 2А6А-500-3 | 450; 500; 550 | 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204 | 27,5-30,6 | 31,5 | 52 | 44 | 400 | 120 | А-45 | 4,46 |
| 2А6А-500-4 | 31,5 | 52 | 44 | 4,50 | ||||||
| 2А6А-600-3 | 650 | 550/71; 600/72 | 32,4 | 34,5 | 58 | 50 | 440 | 140 | А-51 | 5,72 |
| 2А6А-600-4 | 33,2 | 34,5 | 58 | 50 | 440 | 140 | 5,72 | |||
