Зажимы аппаратные 2А4А
Зажимы аппаратные прессуемые типа 2А4А (с четырьмя отверстиями в контактной лапке) применяются для присоединения двух алюминиевых или сталеалюминиевых проводов к выводам аппаратов. Зажимы аппаратные прессуемые 2А4А состоят из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с выводом аппарата обеспечивается болтами. Зажимы аппаратные прессуемые типа 2А4А соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка провода | Интервал диаметров проводов | Размеры, мм | Матрица опрессования | Масса, кг | ||||
| А | АС | d | D | B | L | ||||

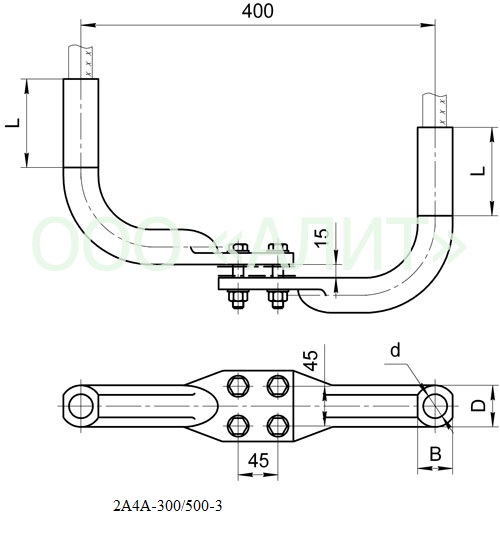

| 2А4А-300-3 | 350; 400 | 300/39; 300/48; 300/66; 300/67; 330/30; 330/43; 400/18; 400/22 | 24-26,6 | 27 | 47 | 39,5 | 100 | А-40,5 | 2,90 |
| 2А4А-500-3 | 450; 500 | 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204 | 27,3-30,6 | 31,5 | 52 | 44 | 120 | А-45 | 3,14 |

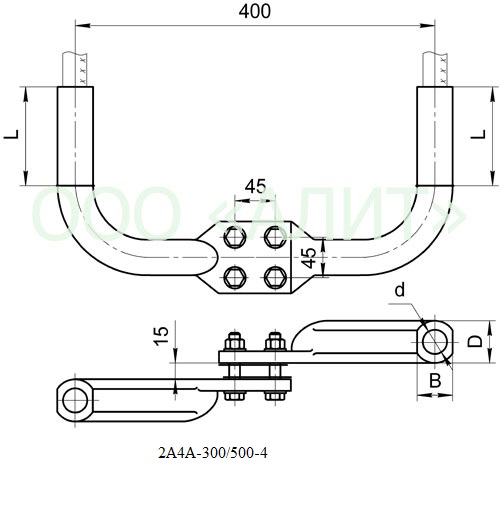

| 2А4А-300-4 | 350; 400 | 300/39; 300/48; 300/66; 300/67; 330/30; 330/43 | 24-25,2 | 27 | 47 | 39,5 | 100 | А-40,5 | 2,62 |
| 2А4А-500-4 | 450; 500; 550 | 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204 | 27,5-30,6 | 31,5 | 52 | 44 | 120 | А-45 | 3,40 |
