Зажимы аппаратные штыревые АШМ

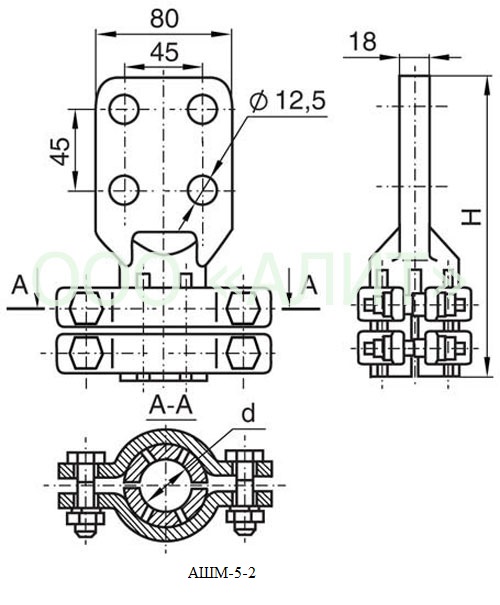

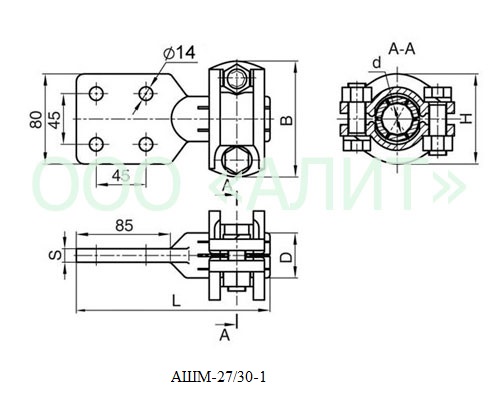

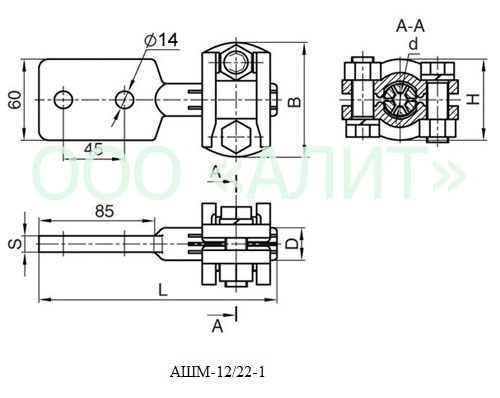

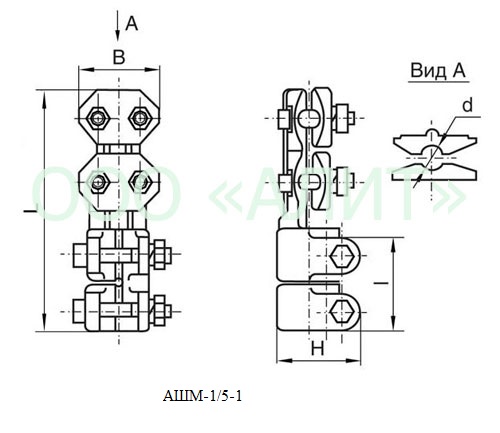

Зажимы штыревые аппаратные типа АШМ применяются для присоединения токоведущих проводов к медным выводам аппаратов, выполненных в виде гладкого или резьбового цилиндрического штыря. Зажимы АШМ-1/5-1, АШМ-5-2 состоят из корпуса, имеющего цилиндрическую часть для присоединения к гладкому медному штырю аппарата, стягиваемую болтами, и болтовой части с плашками для присоединения к проводу. Зажимы АШМ-12/22-1, АШМ-27/30-1 применяются для перехода от медного резьбового штыря аппарата к контакту в виде плоской лапки с двумя, четырьмя отверстиями. Зажим состоит из корпуса с лапкой. Отверстие в корпусе выполнено по диаметру штыря (гладкого или с резьбой). Цилиндрический конец корпуса имеет шесть продольных пазов, позволяющих стягивать корпус зажима на штыре хомутами и болтами. Присоединение проводов к лапкам штыревых зажимов АШМ-12/20 и АШМ-27/30 производится аппаратными зажимами типа А2А (А4А) для алюминиевых и сталеалюминиевых проводов, типа А2М (А4М) — для медных проводов. Зажимы типа АШМ соответствуют требованиям ТУ У 31.2-30255335-002:2006.
| Марка | Марка провода | Размеры, мм | Диаметр контактного вывода электротехнического устройства, мм | Масса, кг | ||||
| d | B | H | L | І | ||||
| АШМ-1-1 | М16; М25; М35 | 8 | 52 | 51,5 | 136 | 65 | 10,5 | 1,23 |
| АШМ-2-1 | М50; М70 | 12 | 58 | 51,5 | 143 | 75 | 10,5 | 1,29 |
| АШМ-3-1 | М95; М120 | 15 | 60 | 51,5 | 150 | 85 | 10,5 | 1,33 |
| АШМ-4-1 | М150; М185 | 18 | 66 | 51,5 | 160 | 95 | 15,5 | 1,68 |
| АШМ-5-1 | М150; М185 | 18 | 66 | 65 | 190 | 95 | 31 | 2,12 |
| АШМ-5-2* | – | 30 | – | 230 | – | – | 30 | 4,50 |
| Марка | Размеры, мм | Масса, кг | |||||
| d | D | B | H | L | S | ||
| АШМ-12-1 | М12 | 24 | 85 | 61 | 175 | 12 | 1,23 |
| АШМ-16-1 | М16 | 26 | 87 | 63 | 175 | 12 | 1,22 |
| АШМ-20-1 | М20 | 28 | 89 | 65 | 175 | 12 | 1,278 |
| АШМ-22-1 | М22х1,5 | 30 | 91 | 67 | 175 | 12 | 1,39 |
| АШМ-27-1 | М27 | 37 | 98 | 74 | 175 | 12 | 1,636 |
| АШМ-30-1 | М30 | 40 | 101 | 77 | 175 | 12 | 1,55 |
